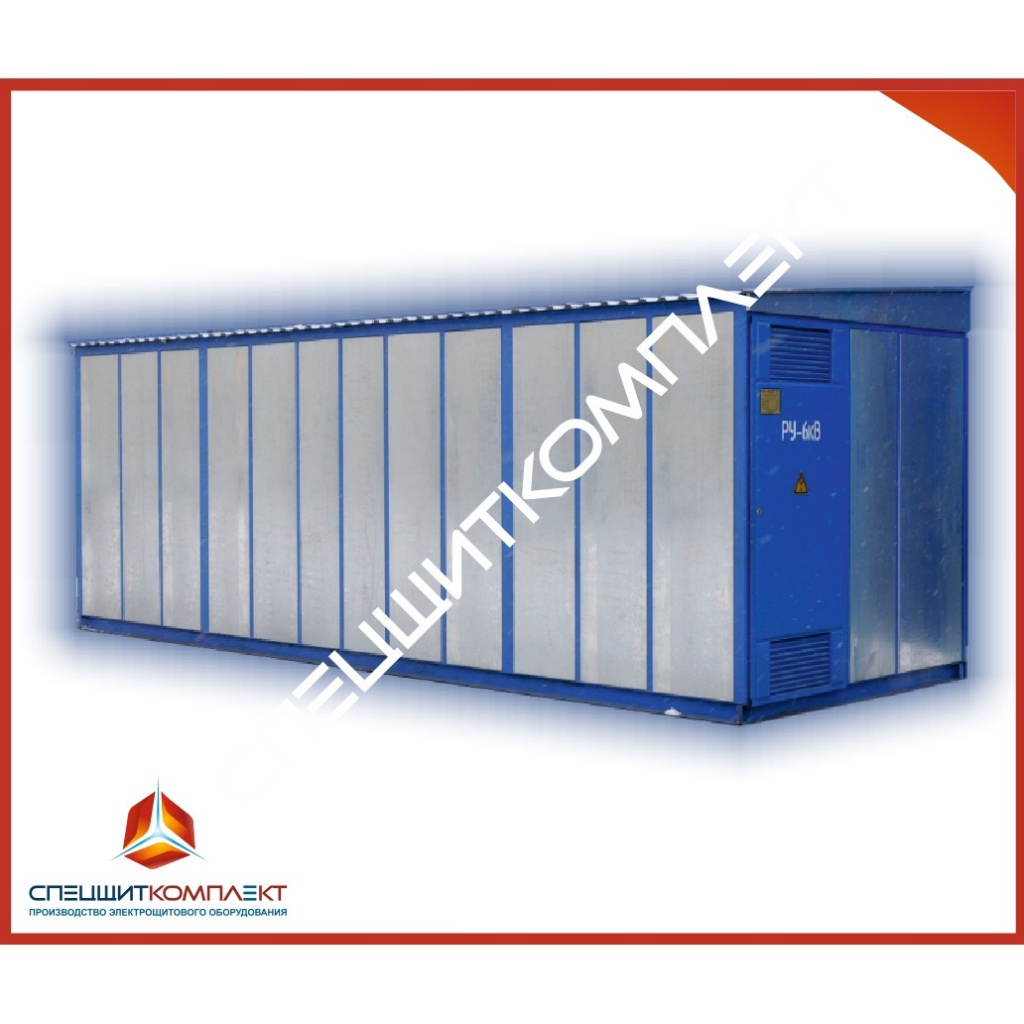

Внешний вид
НАЗНАЧЕНИЕ
Блочные одно или двухтрансформаторные комплектные трансформаторные подстанции мощностью до 1000 кВА напряжением ВН 6 или 10 кВ, напряжением НН 0,4 кВ, частотой 50 Гц предназначены для снабжения промышленных предприятий электроэнергией в районах с умеренным или холодным климатом (от - 60С до + 40С).БКТП представляет собой один или несколько блок-модулей установленных на фундамент с полностью смонтированными в пределах блока электрическими соединениями.
Блочно-модульное здание служит защитной оболочкой для установленных внутри него составных элементов, внутри которого поддерживаются условия, соответствующие условиям эксплуатации БКТП. Здание оборудовано освещеннием и отоплением (по отдельному заказу). Для управления и регулирования освещением, отоплением и искусственной вентиляцией внутри БКТП имеется шкаф собственных нужд.
БКТП поставляются в блочно-модульных кабинах из панелей типа "Сендвич" высокой заводской готовности, с вмонтированным в неё силовым трансформатором, шкафами высокого и низкого напряжения. БКТП оборудованы обогревом (по отдельному заказу), учетом электроэнергии, внутренним освещением.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Мощность силового трансформатора, кВА | 25;63; 160;250;400;630;1000 |
| Номинальное напряжение на стороне ВН, кВ | 6; 10 |
| Номинальное напряжение на стороне НН, кВ | 0,4 |
| Номинальный ток сборных шин на стороне ВН, А | 630 |
| Номинальный ток сборных шин на стороне НН, А | до 630 |
| Номинальное напряжение вторичных цепей, В | переменное 220 |
| Номинальное напряжение освещения, В | переменное 36 |
| Климатическое исполнение по ГОСТ 15150 | УХЛ1 |
ГАБАРИТНЫЕ РАЗМЕРЫ
Исполнение №1

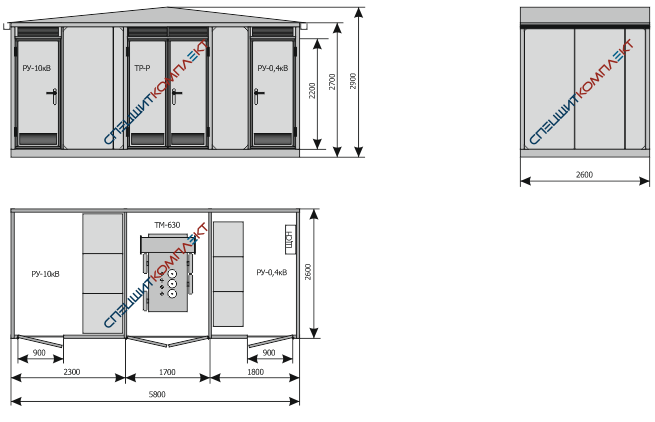

Однотрансформаторная транзитная БКТП с кабельными входами и выходами (до 630кВа)
Данная подстанция предназначена для установки трансформаторов от 25 до 630 кВа и позволяет установить не более чем по 3 ячейки с высокой и низкой сторон подстанции. Учетный ящик, как правило, устанавливается на фасаде, однако возможен вариант установки внутри подстанции.
Подстанция оборудована естественной вентиляцией, по отдельному заказу возможна комплектация системой обогрева. Потолок и стены выполнены из “сэндвич” панелей толщиной 50 мм. Полы в коридорах обслуживания - рифленый металл.
ВНИМАНИЕ! при установке дополнительной ячейки для заземления сборных шин ру-10кв ширина подстанции увеличивается на 450 миллиметров и составит 2950 миллиметров
Исполнение №2

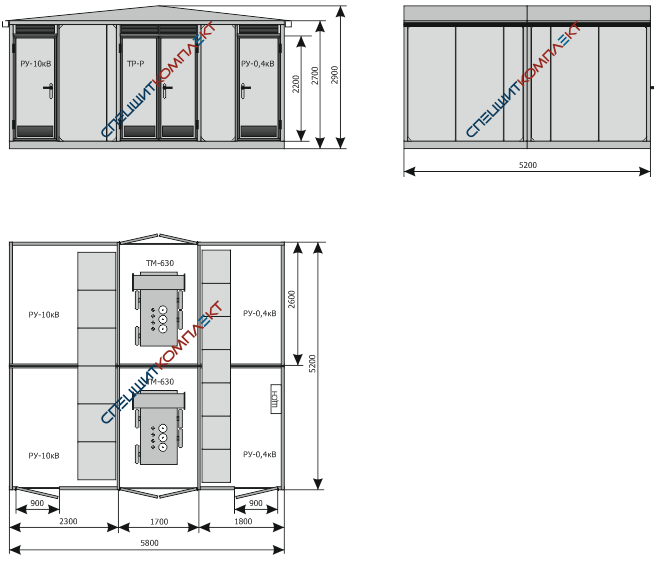

Двухтрансформаторная транзитная БКТП с кабельными входами и выходами (до 630кВа)
Данная подстанция предназначена для установки двух трансформаторов от 25 до 630 кВа и позволяет установить не более чем 6 ячеек с высокой и не более чем 7 ячеек с низкой сторон подстанции. Учетные ящики, как правило, устанавливаются на фасаде, однако возможен вариант установки внутри подстанции.
Подстанция оборудована водосточной системой, естественной вентиляцией, по отдельному заказу возможна комплектация системой обогрева. Потолок и стены выполнены из “сэндвич” панелей толщиной 50 мм. Полы в коридорах обслуживания - рифленый металл.
ВНИМАНИЕ! при установке двух дополнительных ячеек для заземления сборных шин ру-10кв ширина подстанции увеличивается на 900 миллиметров и составит 6100 милли-метров
Исполнение №3

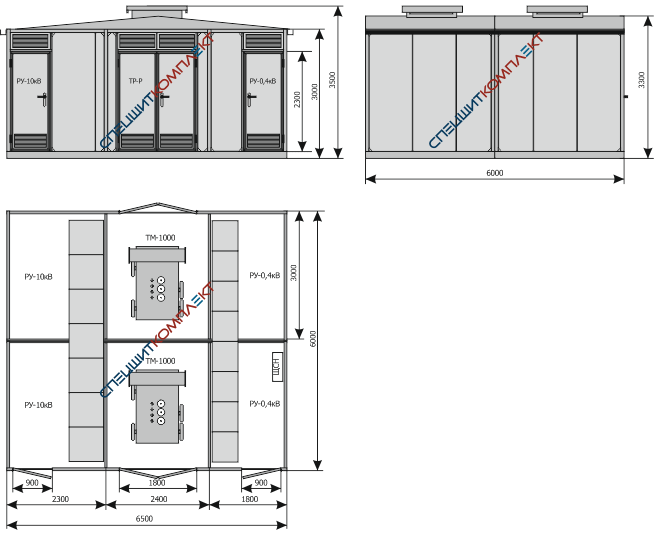

Двухтрансформаторная транзитная БКТП с кабельными входами и выходами (до 1000кВа)
Данная подстанция предназначена для установки двух трансформаторов до 1000 кВа и позволяет установить не более чем 7 ячеек с высокой и не более чем 8 ячеек с низкой сторон подстанции.
В конструкции подстанции учтена возможность установки в РУ-10 кВ камер КСО-393В с вакуумным выключателем. В связи с этим увеличена высота потолков и дверей подстанции. Кроме этого, в камерах трансформаторов кон-струкцией предусмотрено вентиляционное отверстие в крыше подстанции для обеспечения достаточного воздухообмена для трансформаторов на 1000 кВа.
Учетные ящики, как правило, устанавливаются на фасаде, однако возможен вариант установки внутри подстанции.
Подстанция оборудована водосточной системой, естественной вентиляцией, по отдельному заказу возможна комплектация системой обогрева. Потолок и стены выполнены из “сэндвич” панелей толщиной 50 мм. Полы в коридорах обслуживания - рифленый металл.
Схемотехнические решения БКТП полностью соответствуют решениям, применяемым при производстве КТПГС.
По отдельному заказу возможно изготовление БКТП с другими характеристиками, с воздушным входом или выходом, из “сендвич” панелей другой толщины.
