НАЗНАЧЕНИЕ

Конденсаторные установки серии УКМ-0,4 с антирезонансными фильтрами предназначены для компенсации реактивной мощности в электросети. Установка УКМ-0,4 включает/отключает необходимое количество конденсаторов в зависимости от заданного и действующего в сети косинуса фи (показателя сдвига фаз между напряжением и потребляемым током).
Кроме того УКМ-0,4 служит для повышения коэффициента мощности электрооборудования промышленных предприятий и распределительных сетей на напряжение 0,4 кВ частоты 50 Гц путем автоматического регулирования реактивной мощности.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Номинальное напряжение: 400 В
Частота: 50 Гц
Степень защиты: IP 21
Температура окружающего воздуха: от -45° до +45° С



ТЕОРИЯ ИСПОЛЬЗОВАНИЯ КОНДЕНСАТОРНЫХ УСТАНОВОК С АНТИРЕЗОНАНСНЫМИ ФИЛЬТРАМИ

В современных электросетях присутствуют большое количество нелинейных потребителей:
    -частотные преобразователи,
    -устройства плавного пуска
    - асинхронные двигатели
    -ртутные лампы
    - сварочные аппараты
    - дуговые печи
    - гальваническое производство (разных видов)
    - тяговые подстанции
    В таких сетях, несмотря на требования к качеству электроэнергии, имеется значительный уровень гармонических  составляющих. Повышенный уровень гармоник в сети приводит к резкому увеличению тока, протекающего через конденсаторы, а также к снижению их долговечности или выходу из строя. При подключении конденсаторной установки к сети вместе с силовым трансформатором, как правило, образуется резонансный контур. Частота этого контура может совпасть с одной из гармоник сети, что приводит к дополнительному скачкообразному росту гармоник.

Проблемы, создаваемые гармониками:
    - дополнительная вибрация в двигателях переменного тока, снижающая ресурс их эксплуатации;
    -повышенные потери на перегрев двигателя и возможное повреждение изоляционных материалов;
    -повышенные потери в обмотках и магнитопроводе трансформатора, приводящие к выходу последнего из строя;
    - появление постоянной составляющей тока или напряжения может вызвать насыщение обмоток и увеличение тока намагничивания;
    - перегрев конденсаторов и увеличение тока через них, что снижает срок службы.

    В таких случаях необходимо использовать установки с антирезонансными дроссельными фильтрами, рассчитанными на подавление соответствующих гармоники. Расстроенные системы настраиваются таким образом, чтобы их собственная резонансная частота лежала ниже самой низкой гармоники сетевого напряжения которая обычно бывает 5-ой (250Гц). Это означает, что частота настройки системы конденсатор-дроссель должна быть  между значениями 175…270 Гц. На частотах выше резонансной фильтр служит чисто индуктивной нагрузкой для гармоник. На частоте питающей сети 50 Гц фильтр не оказывает влияния и позволяет корректировать коэффициент мощности.
    При этом в  системе конденсатор-дроссель напряжение основной частоты на дросселе повышается, соответственно, необходимо использовать конденсаторы на повышенное напряжение.

Самыми опасными считаются — 3-я; 5-я; 7-я; 9-я и 12-я высшие гармоники
В настоящее время в сетях, содержащих гармоники
-с  3-ей и выше, используются дроссели с расстройкой 14% = 134 Гц и конденсаторы номинальным напряжением 525 в,
-с  5-ой и выше, используются дроссели с расстройкой 7 % = 189 Гц и конденсаторы номинальным напряжением 440 в.
-с  7-ой и выше, используются дроссели с расстройкой 5,67 % = 210 Гц и конденсаторы номинальным напряжением 400 в.

при этом расстройка и частота резонанса дросселя связаны следующей формулой




При теоретическом выборе конденсаторной установки следует воспользоваться правилом:
Sнн / Sтр > 15 % - требуется конденсаторная установка с фильтрами гармоник
Sнн / Sтр < 15 % - возможна установка конденсаторная установка без фильтров гармоник
Здесь Sнн - общая мощность всех потребителей с нелинейной нагрузкой (устройства плавного пуска, частотные привода, сварочные аппараты и т.д.)
Sтр - мощность трансформатора



ДЛЯ ЗАКАЗА УКМ-0,4 С АНТИРЕЗОНАНСНЫМИ ФИЛЬТРАМИ НЕОБХОДИМО УКАЗАТЬ ТРЕБУЕМУЮ МОЩНОСТЬ КОНДЕНСАТОРНОЙ УСТАНОВКИ И СТЕПЕНЬ РАСССОГЛАСОВАНИЯ (5,67%, 7%, 14%)

ДОПУСТИМЫЕ УРОВНИ ВЫСШИХ ГАРМОНИК СОГЛАСНО IEC (МЕЖДУНАРОДНАЯ ЭЛЕКТРОТЕХНИЧЕСКАЯ КОМИССИЯ)
Номер гармоники Частота гармоники, Гц Допустимый уровень, %
2 100 2,0
3 150 5,0
4 200 1,0
5 250 6,0
6 300 0,5
7 350 5,0
8 400 0,5
9 450 1,5
10 500 0,5
11 550 3,5
12 600 0,2
13 650 3,0
14 700 0,2
15 750 0,3
16 800 0,2
17 850 2,0
18 900 0,2
19 950 1,5

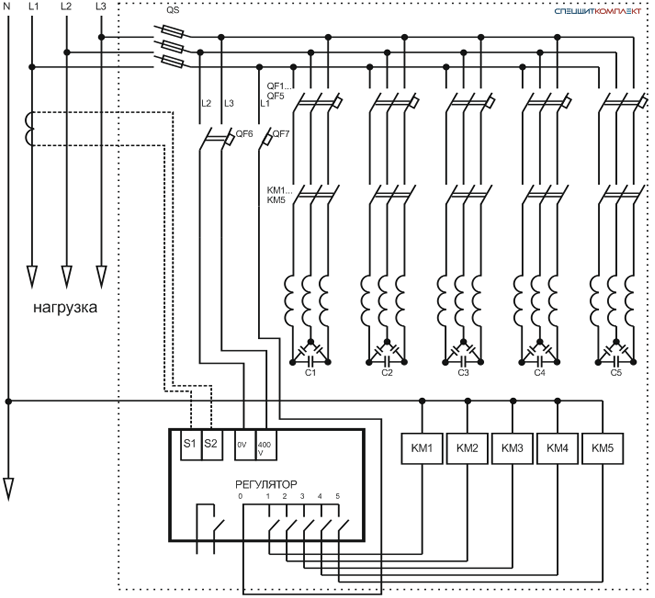

СХЕМА ЭЛЕКТРИЧЕСКАЯ ПРИНЦИПИАЛЬНАЯ УКМ 0,4кВ С АНТИРЕЗОНАНСНЫМИ ФИЛЬТРАМИ
