- Щиты квартирного учета типа ЩКУ
Продукция

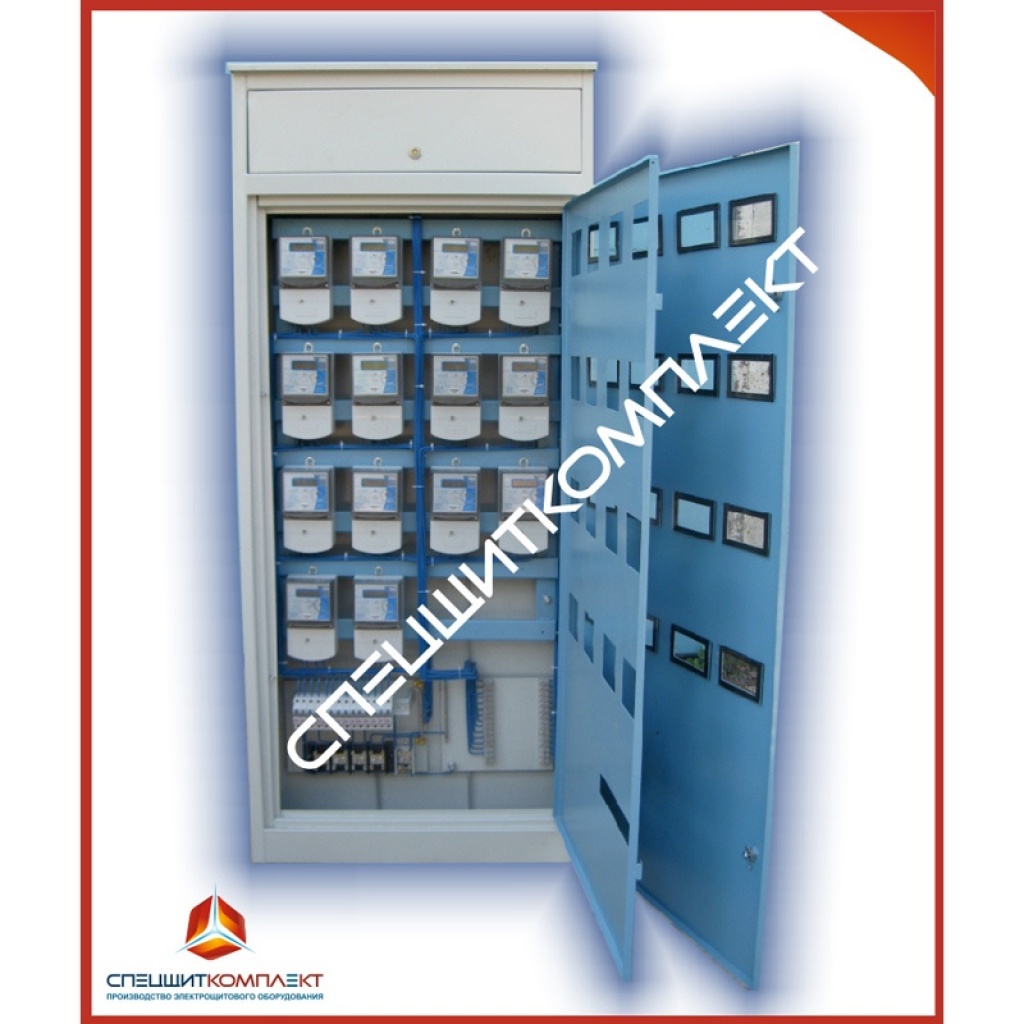

Внешний вид
НАЗНАЧЕНИЕ
Щиты квартирного учета серии ЩКУ предназначены для приема, распределения и учета электроэнергии напряжением 220/380В, а также для защиты линий квартир при перегрузках и коротких замыканиях в цепи.
УСЛОВИЯ ЭКСПЛУАТАЦИИ
Температура окружающего воздуха от -5 до+40 С
Высота над уровнем моря не более 2000м
Окружающая среда невзрывоопасная, не содержащая агрессивных газов или паров, разрушающих металлы и изоляцию.
Степень защиты IP21
КОНСТРУКЦИЯ
Конструкция щитов квартирного учета предусматривает наличие 2-х отсеков:
-абонентский отсек, в котором устанавливаются аппараты защиты вводов и отходящих линий в квартиры
-отсек учета, в котором устанавливаются счетчики электрической энергии
Щиты выполняются для навесного или напольного монтажа и устанавливаются в специально подготовленном помещении. Дверь запирается замком. В шкафах со степенью защиты IР54 дверь уплотнена резиновым шнуром. Щит поставляется готовым к эксплуатации.
В СЛУЧАЕ НЕОБХОДИМОСТИ ВОЗМОЖЕН ЗАКАЗ ИЗДЕЛИЯ ПО ИНДИ-ВИДУАЛЬНО ЗАДАННЫМ РАЗМЕРАМ И СХЕМЕ ПОДКЛЮЧЕНИЯ. ДЛЯ ЭТОГО УКАЗАТЬ В ПРОЕКТЕ НЕОБХОДИМЫЕ ПАРАМЕТРЫ И ОДНОЛИНЕЙНУЮ СХЕМУ ИЗДЕЛИЯ

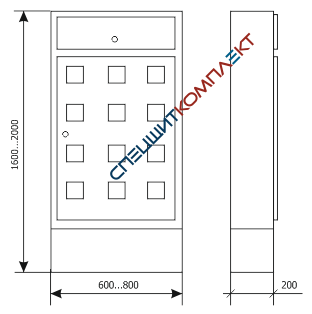

ГАБАРИТНЫЕ РАЗМЕРЫ ЩКУ

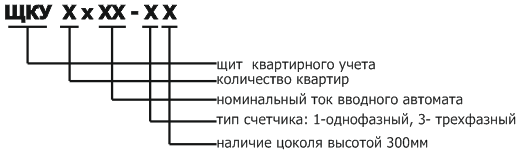

СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ ЩИТОВ
Перечень модификаций ЩКУ
Щиты квартирного учета
| Тип щитка | Количество квартир |
Автомат до счетчика, А |
Автомат после счетчика, А |
Габаритный размер |
| ЩКУ 6x63-1Ц | 6 | 63 | 50 | 1600х600х200 |
| ЩКУ 6x63-1 | 6 | 63 | 50 | 1600х600х200 |
| ЩКУ 6x40-1Ц | 6 | 40 | 32 | 1600х600х200 |
| ЩКУ 6x40-1 | 6 | 40 | 32 | 1600х600х200 |
| ЩКУ 6x63-3Ц | 6 | 63 | 50 | 1600х600х200 |
| ЩКУ 6x63-3 | 6 | 63 | 50 | 1600х600х200 |
| ЩКУ 6x40-3Ц | 6 | 40 | 32 | 1600х600х200 |
| ЩКУ 6x40-3 | 6 | 40 | 32 | 1600х600х200 |
| ЩКУ 12x63-1 | 12 | 63 | 50 | 2000х700х200 |
| ЩКУ 12x40-1 | 12 | 40 | 32 | 2000х700х200 |
| ЩКУ 12x63-3 | 12 | 63 | 50 | 2000х800х200 |
| ЩКУ 12x40-3 | 12 | 40 | 32 | 2000х800х200 |
| ЩКУ 15x63-1 | 15 | 63 | 50 | 2000х800х200 |
| ЩКУ 15x40-1 | 15 | 40 | 32 | 2000х800х200 |
| ЩКУ 15x63-3 | 15 | 63 | 50 | 2000х800х200 |
| ЩКУ 15x40-3 | 15 | 40 | 32 | 2000х800х200 |
| ЩКУ 24x63-1 | 24 | 63 | 50 | 2000х1200х200 |
| ЩКУ 24x40-1 | 24 | 40 | 32 | 2000х1200х200 |
| ЩКУ 24x63-3 | 24 | 63 | 50 | 2000х1200х200 |
| ЩКУ 24x40-3 | 24 | 40 | 32 | 2000х1200х200 |

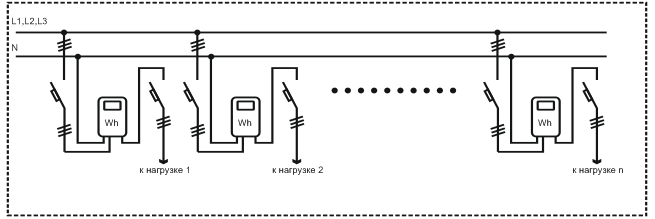

ПРИНЦИПИАЛЬНАЯ ЭЛЕКТРИЧЕСКАЯ СХЕМА ЩКУ НА ТРЕХФАЗНЫХ СЧЕТЧИКАХ

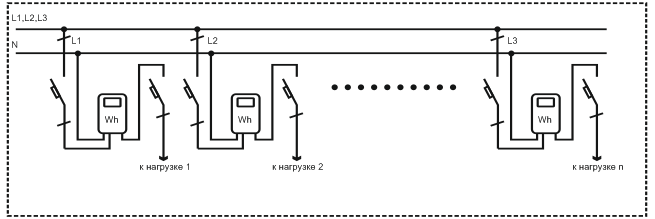

ПРИНЦИПИАЛЬНАЯ ЭЛЕКТРИЧЕСКАЯ СХЕМА ЩКУ НА ОДНОФАЗНЫХ СЧЕТЧИКАХ
