Внешний вид
НАЗНАЧЕНИЕ

Ящики силовые ЯР, ЯРП, ЯПР, ЯПРП с рубильником-разъединителем на одно и на два направления предназначены для нечастых (не более шести раз в час) коммутаций в цепях напряжением 380/220 В трехфазного переменного тока частоты 50 Гц с глухозаземленной нейтралью.
Ящики (только ЯРП и ЯПРП) осуществляют также защиту отходящих линий от токов короткого замыкания.

Номинальный режим работы - продолжительный.

УСЛОВИЯ ЭКСПЛУАТАЦИИ

Температура окружающего воздуха от -5 до+40 С
Высота над уровнем моря не более 2000м
Окружающая среда невзрывоопасная, не содержащая агрессивных газов или паров, разрушающих металлы и изоляцию.
Степень защиты IP21

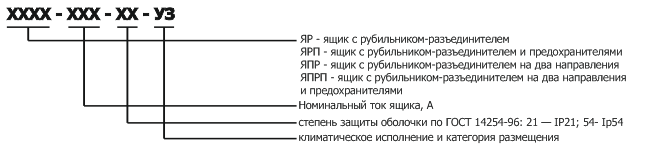

СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ

Схемы
Ящики ЯР Ящики ЯРП Ящики ЯПР Ящики ЯПРП Ящики ЯПРП-2



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Тип ящика Номинальный ток, А Тип вводного аппарата Тип предохранителя
ЯР-100 100 ВР 32-31 -
ЯР-250 250 ВР 32-35 -
ЯР-400 400 ВР 32-37 -
ЯПР-100 100 ВР 32-31 перекидной -
ЯПР-250 250 ВР 32-35 перекидной -
ЯПР-400 400 ВР 32-37 перекидной -
ЯРП-100 100 ВР 32-31 ППН2-100
ЯРП-250 250 ВР 32-35 ППН2-250
ЯРП-400 400 ВР 32-37 ППН2-400
ЯПРП-100 100 ВР 32-31 перекидной ППН2-100
ЯПРП-250 250 ВР 32-35 перекидной ППН2-250
ЯПРП-400 400 ВР 32-37 перекидной ППН2-400
