НАЗНАЧЕНИЕ

Комплектные трансформаторные подстанции наружной установки киоскового типа (КТПН) выполняются согласно  ТУ У 31.2 -37370427-001:2012 и представляют собой однотрансформаторные подстанции наружной установки и служат для приема электрической энергии трехфазного переменного тока частоты 50 Гц напряжением 6 или 10 кВ, транзита её (подстанции проходного типа), преобразования ее в электроэнергию напряжением 0,4 кВ и снабжения ею потребителей в районах с умеренным климатом (от - 45 С до + 40 С).

Высоковольтный ввод в подстанцию 6 (10) кВ - кабельный или воздушный; выводы отходящих линий 0,4 кВ - кабельные или воздушно-кабельные. На отходящих фидерах устанавливаются автоматические выключатели стационарного исполнения или рубильники с предохранителями. КТПН с воздушным вводом подключается к ЛЭП посредством разъединителя, который поставляется (опционно) с подстанцией и устанавливается на ближайшей опоре. В КТПН может быть организован учет активной (реактивной) электрической энергии. Для создания нормальных условий эксплуатации КТПН схемой предусмотрено внутреннее освещение.

КТПН предназначены для электроснабжения промышленных, сельскохозяйственных объектов и отдельных населенных пунктов.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Мощность силового трансформатора, кВА 100;160; 250; 400; 630;
Номинальное напряжение на стороне ВН, кВ 6; 10
Номинальное напряжение на стороне НН, кВ 0,4
Номинальный ток сборных шин на стороне ВН, А 630
Номинальный ток сборных шин на стороне НН, А 250;400;630; 800; 1600;
Ток термической стойкости сборных  шин на стороне ВН, кА/1с 20
Ток электродинамической  стойкости сборных шин на стороне ВН, кА 51
Ток термической стойкости сборных шин на стороне НН, кА/1с 20; 50; 100
Ток электродинамической стойкости сборных шин на стороне НН, кА 50; 110; 220
Номинальное напряжение вторичных цепей, В переменное 220
Номинальное напряжение освещения, В переменное 36



ГАБАРИТНЫЕ РАЗМЕРЫ

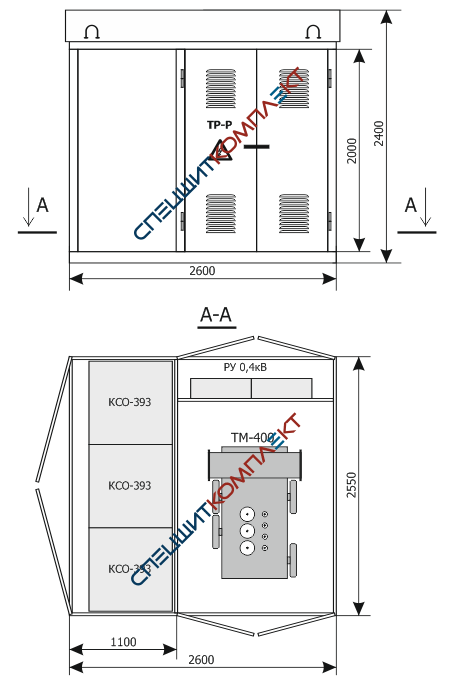

Исполнение №1

Транзитная КТПН с кабельными входами и выходами (до 400кВа)

ВНИМАНИЕ! при установке дополнительной ячейки для заземления сборных шин ру-10кв ширина под-станции увеличивается на 450 миллиметров и составит 3000 миллиметров

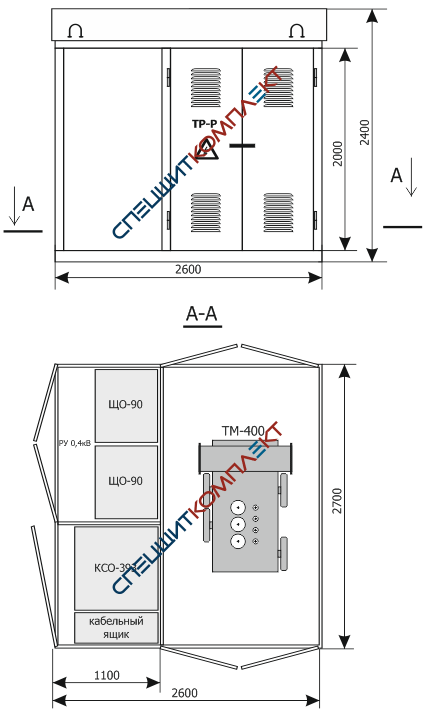

Исполнение №2

Тупиковая КТПН с кабельными входами и выходами (до 400кВа)

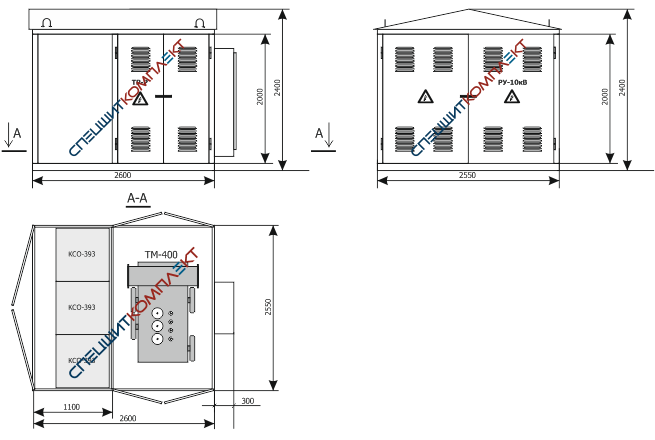

Исполнение №3

Транзитная КТПН с кабельными входами/ выходами и навеснымящиком РУ 0,4кВ (до 400кВа)

ВНИМАНИЕ! при установке дополнительной ячейки для заземления сборных шин ру-10кв ширина подстанции увеличивается на 450 миллиметров и составит 3000 миллиметров

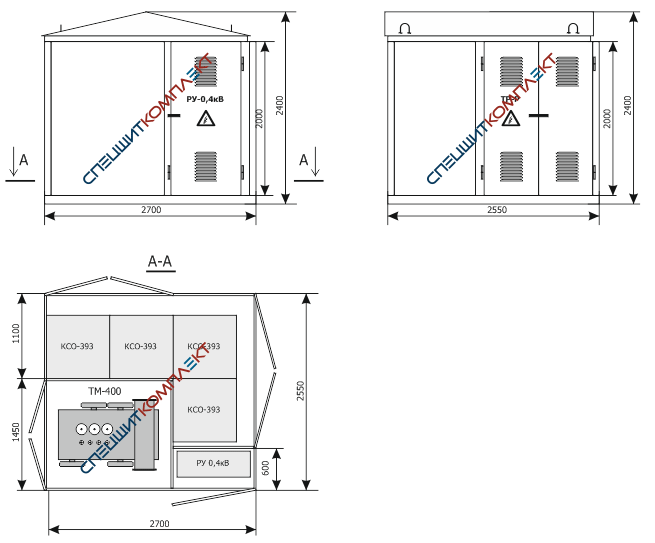

Исполнение №4

Транзитная КТПН с кабельными входами/ выходами на 4 ячейки КСО  (до 400кВа)

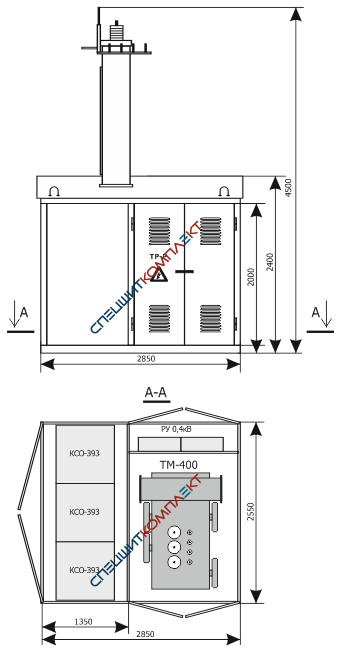

Исполнение №5

Транзитная КТПН с воздушным входом и кабельным выходом (до 400кВа)

Ввод шины с мачты осущес-твляется через одну из ли-нейных ячеек КСО путем по-дачи напряжения на нижние контакты разъединителя
ПРИ УСТАНОВКЕ ДОПОЛ-НИТЕЛЬНОЙ ЯЧЕЙКИ ДЛЯ ЗАЗЕМЛЕНИЯ СБОРНЫХ ШИН РУ-10кВ ШИРИНА ПОДСТАНЦИИ УВЕЛИЧИ-ВАЕТСЯ НА 450 ММ И СОС-ТАВИТ 3000 ММ

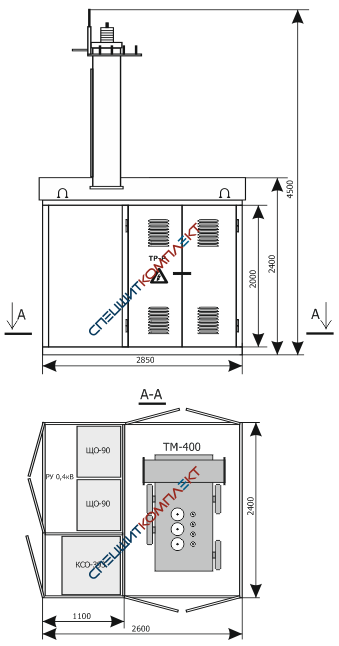

Исполнение №6

Тупиковая КТПН с воздушным входом и кабельным выходом (до 400кВа)

Ввод шины с мачты осуществляется путем подачи напряжения на верхние контакты разъединителя, установленного в камере КСО

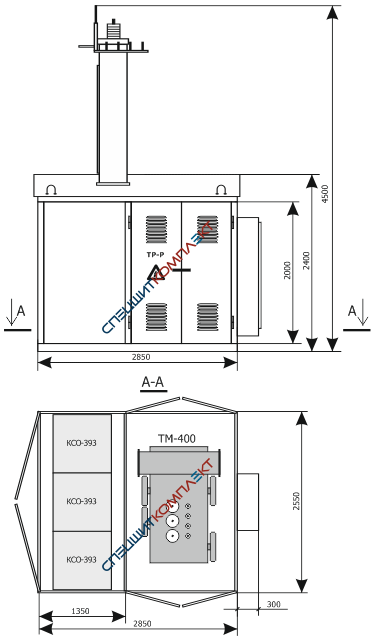

Исполнение №7

Транзитная КТПН с воздушным входом и кабельным выходом и навесным ящиком РУ 0,4кВ (до 400кВа)

Ввод шины с мачты осущес-твляется через одну из ли-нейных ячеек КСО путем по-дачи напряжения на нижние контакты разъединителя
ПРИ УСТАНОВКЕ ДОПОЛ-НИТЕЛЬНОЙ ЯЧЕЙКИ ДЛЯ ЗАЗЕМЛЕНИЯ СБОРНЫХ ШИН РУ-10кВ ШИРИНА ПОДСТАНЦИИ УВЕЛИЧИ-ВАЕТСЯ НА 450 ММ И СОС-ТАВИТ 3000 ММ

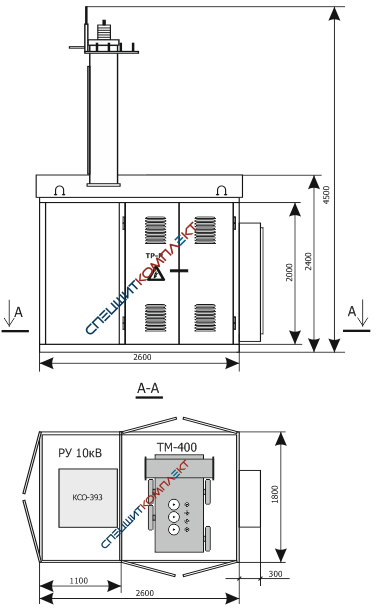

Исполнение №8

Тупиковая КТПН с воздушным входом и кабельным выходом и навесным ящиком РУ 0,4кВ (до 400кВа)

Ввод шины с мачты осуществляется путем подачи напряжения на верхние контакты разъединителя, установленного в камере КСО



Примечание. При необходимости организовать воздушный выход по линии 0,4 кВ внутри камеры трансформатора прокладывается короб с выходом кабелей 0,4кВ в мачту

ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ И ТИПЫ ПОДСТАНЦИЙ
Тип подстанции Мощность трансформатора кВа Напряжение обмотки ВН, кВ Напряжение обмотки НН, кВ Номинал высоковольтного предохранителя Номинальный ток, А, количество отходящих линий Масса, кг
КТПН-160/6/0,4-У1 160 6 0,4 ПКТ 6-40А 400А - 2 шт.
250А - 2 шт.
100А - 1 шт.
2400
КТПН-160/10/0,4-У1 10 ПКТ 10-20А
КТПН-250/6/0,4-У1 250 6 0,4 ПКТ 6-50А 400А - 2 шт.
250А - 3 шт.
2500
КТПН-250/10/0,4-У1 10 ПКТ 10-31,5А
КТПН-400/6/0,4-У1 400 6 0,4 ПКТ 6-63А 400А - 2 шт.
250А - 2 шт.
100А - 1 шт.
2700
КТПН-400/10/0,4-У1 10 ПКТ 10-50А
КТПН-630/6/0,4-У1 630 6 0,4 ПКТ 6-80А 400А - 3 шт.
250А - 1 шт.
100А - 1 шт.
2800
КТПН-630/10/0,4-У1 10 ПКТ 10-63А
ВАРИАНТЫ ИСПОЛНЕНИЙ
Ввод со стороны ВН воздушный либо кабельный
Отходящие линии со стороны НН воздушные либо кабельные
Тип подстанции тупиковая либо проходная

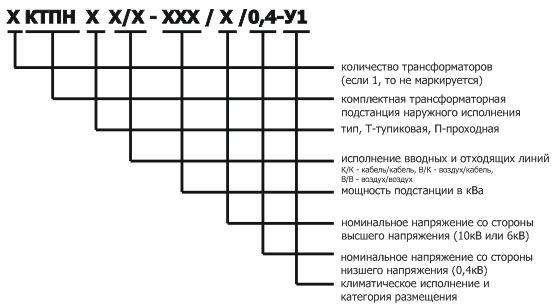

СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ

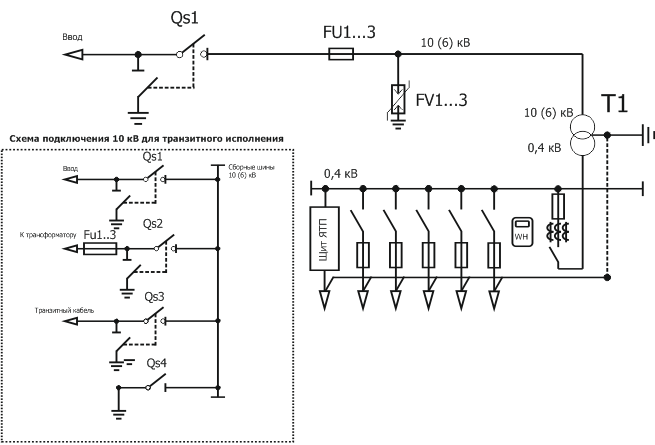

СХЕМА ЭЛЕКТРИЧЕСКАЯ ПРИНЦИПИАЛЬНАЯ КТПН (ТУПИКОВОЕ И ТРАНЗИТНОЕ ИСПОЛНЕНИЕ)
