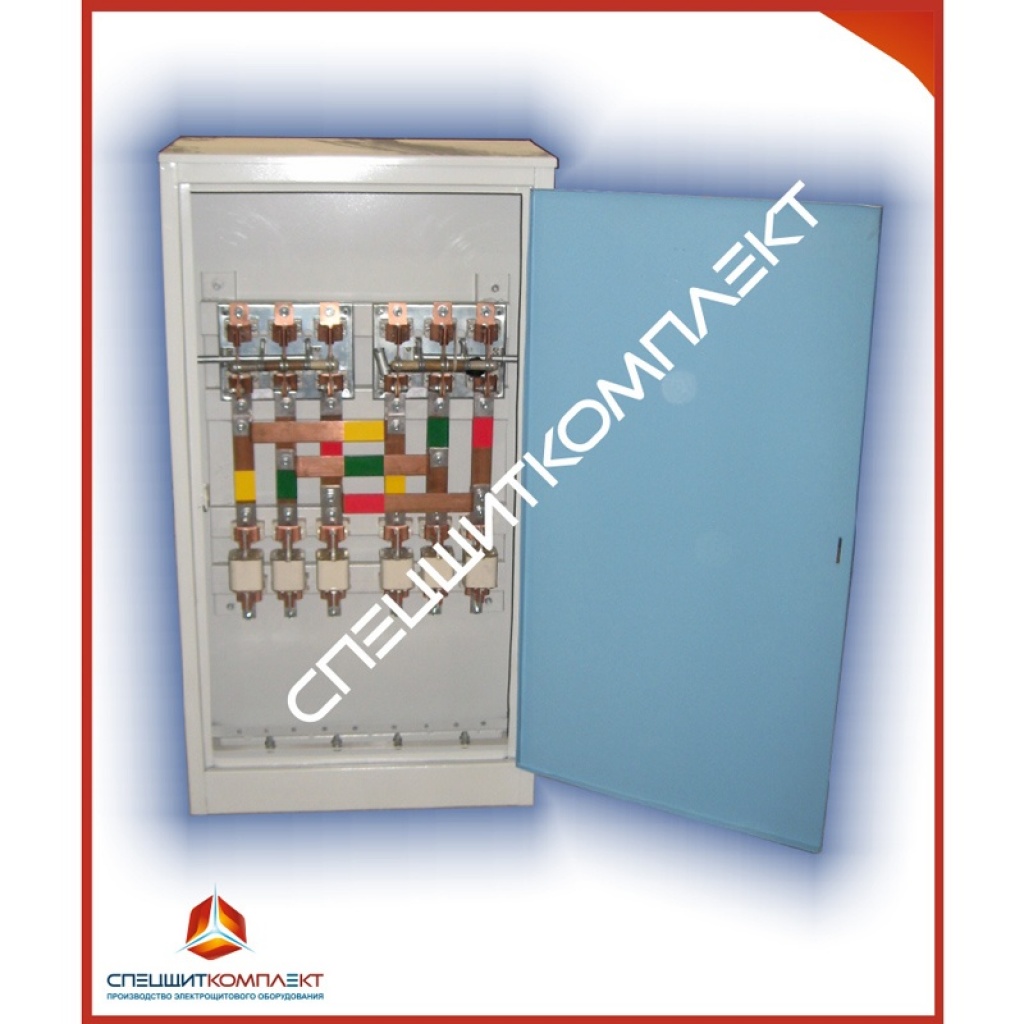

Внешний вид

НАЗНАЧЕНИЕ

Шкафы транзитные предназначены для приема и распределения электроэнергии напряжением 380/220В трехфазного переменного тока частотой 50 Гц в сетях с глухозаземленной нейтралью, для защиты линий при перегрузках и коротких замыканиях, а также для нечастых оперативных включений и отключений.

УСЛОВИЯ ЭКСПЛУАТАЦИИ

Температура окружающего воздуха от -5 до+40 С
Высота над уровнем моря не более 2000м
Окружающая среда невзрывоопасная, не содержащая агрессивных газов или паров, разрушающих металлы и изоляцию.
Степень защиты IP20, со стороны дна – IP00.

КОНСТРУКЦИЯ

Конструкция транзитных щитов предусматривает наличие 2-х вводных рубильников и двух групп отходящих линий, которые при необходимости могут быть защищены предохранителями
Щит поставляется готовым к эксплуатации.

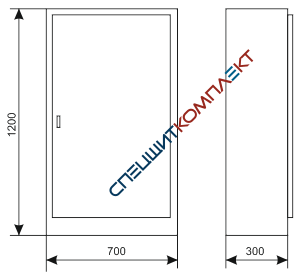

ГАБАРИТНЫЕ РАЗМЕРЫ ТШ

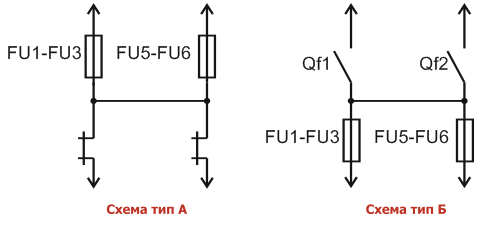

ПРИНЦИПИАЛЬНАЯ ЭЛЕКТРИЧЕСКАЯ СХЕМА

Перечень модификаций ТШ

Тип шкафа	Тип рубильников Qf1, Qf2	Номинал предохранителей FU1-FU6	Схема
ТШ-250	-	250	А
ТШ-250 Р	РБ-250	250	Б
ТШ-400	-	400	А
ТШ-400 Р	РБ-400	400	Б
ТШ-630	-	630	А
ТШ-630 Р	РБ-630	630	Б
