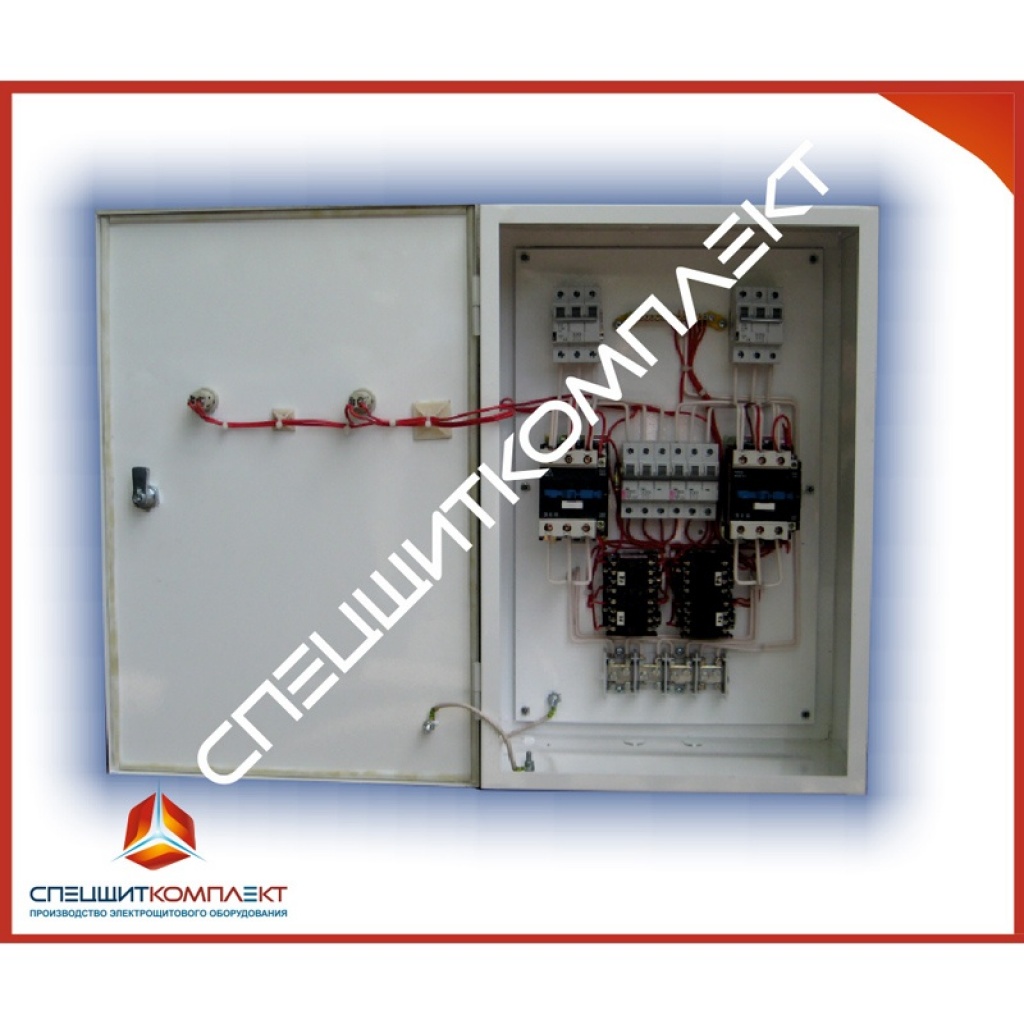

Внешний вид
НАЗНАЧЕНИЕ

Устройства вводные с АВР (АВР – устройство автоматического включения резерва) предназначены для приема и распределения электрической энергии напряжением 0,4 кВт переменного тока частотой 50 Гц для питания потребителей 1 категории.
Конструкция оболочки обеспечивает ввод и вывод питающих и отходящих линий как сверху, так и снизу в любой комбинации.
Монтаж устройств навесного исполнения (25 — 160А) универсален и осуществляется как с помощью крепежных кронштейнов так и с помощью анкеров, укрепляемых через отверстия в задней стенке. Устройства напольного исполнения крепятся через четыре отверстия в основании с помощью анкеров.
Устройства АВР выпускаются в металлоконструкциях габаритом соответствующих номинальному току и исполнению АВР

УСЛОВИЯ ЭКСПЛУАТАЦИИ

Температура окружающего воздуха от -5 до+40 С
Высота над уровнем моря не более 2000м
Окружающая среда невзрывоопасная, не содержащая агрессивных газов или паров, разрушающих металлы и изоляцию.
Степень защиты IP21

ФУНКЦИОНАЛЬНЫЕ ОСОБЕННОСТИ

В устройстве АВР-100 оперативное автоматическое переключение осуществляется при отсутствии одной, двух или трех фаз, аварийных режимах короткого замыкания основного либо же резервного ввода питающей сети. Устройство АВР состоит из комплекса вводных, силовых коммутационных, распределительных, контролирующих и сигнализирующих аппаратов, расположенных в корпусе с односторонним обслуживанием.

В устройстве АВР-200 оперативное автоматическое переключение осуществляется с регулируемой выдержкой времени при изменении чередования фаз, асимметрии фазных напряжений, отсутствии одной и более фаз, симметричном падении напряжения, аварийных режимах короткого замыкания основного и резервного ввода питающей энергосистемы.

В устройстве АВР-300 оперативное автоматическое переключение осуществляется с регулируемой выдержкой времени по рабочему и резервному при изменении чередования фаз, асимметрии фазных напряжений, отсутствии одной и более фаз, симметричном падении напряжения, аварийных режимах короткого замыкания.

Устройство АВР-400 выполняет те же функции и контролирует те же параметры питающих сетей, что и АВР-200. Отличительной особенностью является более высокий рабочий ток (1н = 250, 400А).

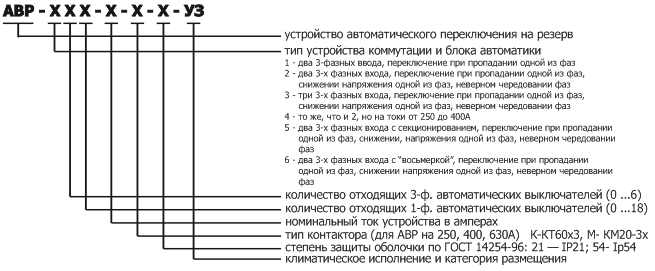

СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ АВР

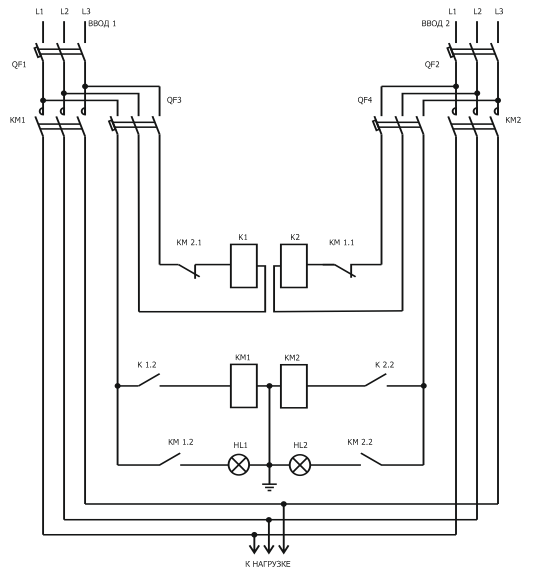

ПРИНЦИПИАЛЬНАЯ ЭЛЕКТРИЧЕСКАЯ СХЕМА АВР - 100-ХХХ



Схема реагирует на пропадание хотя бы одной из фаз

Тип АВР Ном. ток, А Номинал вводного автомата,А Тип контактора Масса, кг
АВР-100-10 10 10 ПМЛ 1501 20
АВР-100-25 25 25 ПМЛ 2501 25
АВР-100-40 40 40 ПМЛ 3500 30
АВР-100-63 63 63 ПМЛ 4500 35
АВР-100-100 100 100 ПМА 5202 40
АВР-100К-100 100 100 КТ 6023 77
АВР-100-160 160 160 ПМА 6502 50
АВР-100К-160 160 160 КТ 6023 90
АВР-100М-250 250 250 КМ 2035 105
АВР-100К-250 250 250 КТ 6033 105

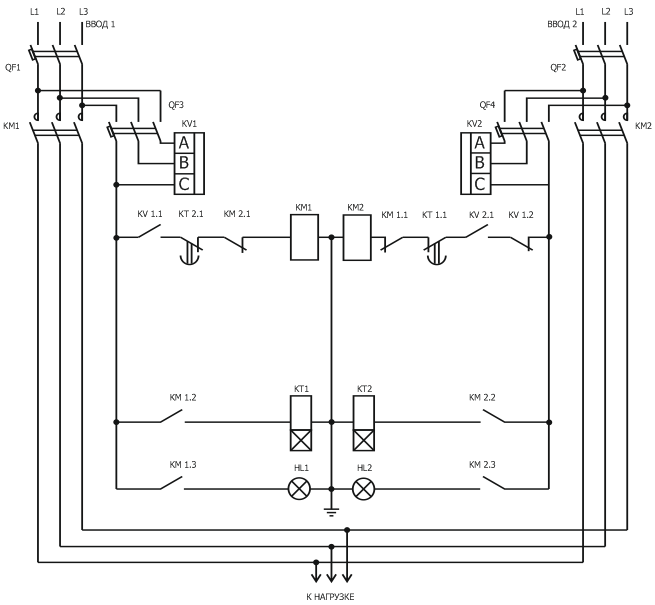

ПРИНЦИПИАЛЬНАЯ ЭЛЕКТРИЧЕСКАЯ СХЕМА АВР - 200-ХХХ



Схема реагирует на пропадание хотя бы одной из фаз, симметричное либо асимметричное снижение напряжения
одной из фаз, неправильное чередование фаз,

Тип АВР Ном. ток, А Номинал вводного автомата,А Тип контактора Масса, кг
АВР-200-10 10 10 ПМЛ 1501 20
АВР-200-25 25 25 ПМЛ 2501 25
АВР-200-40 40 40 ПМЛ 3500 35
АВР-200-63 63 63 ПМЛ 4500 40
АВР-200-100 100 100 ПМА 5202 45
АВР-200К-100 100 100 КТ 6023 77
АВР-200-160 160 160 ПМА 6502 60
АВР-200К-160 160 160 КТ 6023 90
АВР-200М-250 250 250 КМ 2035 105
АВР-200К-250 250 250 КТ 6033 105

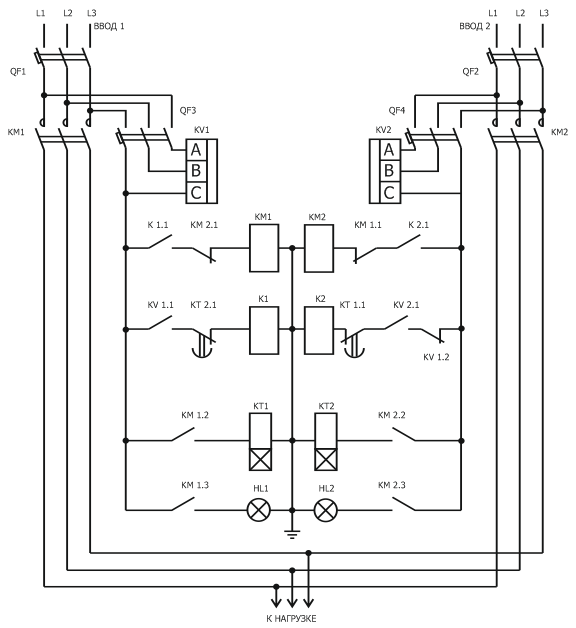

ПРИНЦИПИАЛЬНАЯ ЭЛЕКТРИЧЕСКАЯ СХЕМА АВР - 300-ХХХ



Схема реагирует на пропадание хотя бы одной из фаз, симметричное либо асимметричное снижение напряжения
одной из фаз, неправильное чередование фаз

Тип АВР Ном. ток, А Номинал вводного автомата,А Тип контактора Масса, кг
АВР-300-10 10 10 ПМЛ 1501 30
АВР-300-25 25 25 ПМЛ 2501 45
АВР-300-40 40 40 ПМЛ 3500 50
АВР-300-63 63 63 ПМЛ 4500 65
АВР-300-100 100 100 ПМА 5202 80
АВР-300К-100 100 100 КТ 6023 110
АВР-300-160 160 160 ПМА 6502 87
АВР-300К-160 160 160 КТ 6023 120
АВР-300К-250 250 250 КТ 6033 145

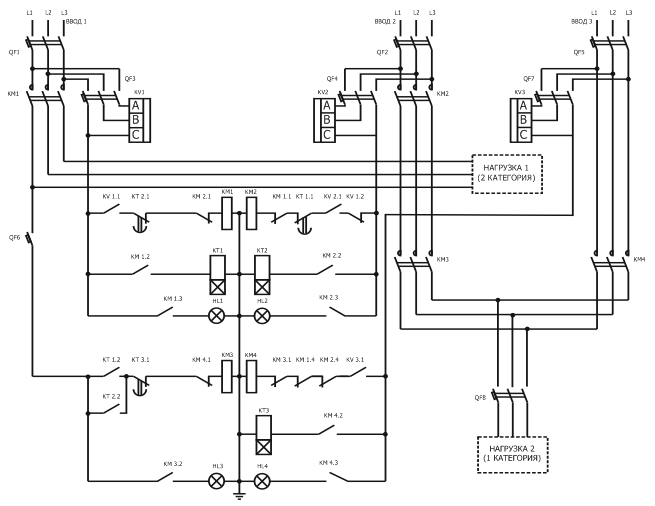

ПРИНЦИПИАЛЬНАЯ ЭЛЕКТРИЧЕСКАЯ СХЕМА АВР - 400-ХХХ



Схема реагирует на пропадание хотя бы одной из фаз, симметричное либо асимметричное снижение напряжения
одной из фаз, неправильное чередование фаз

Тип АВР Ном. ток, А Номинал вводного автомата,А Тип контактора Масса, кг
АВР-400М-250 250 250 КМ 2037 100
АВР-400К-250 250 250 КТ 6033 125
АВР-400К-400 400 400 КТ 6043 155
АВР-400К-630 630 630 КТ 6053 190
