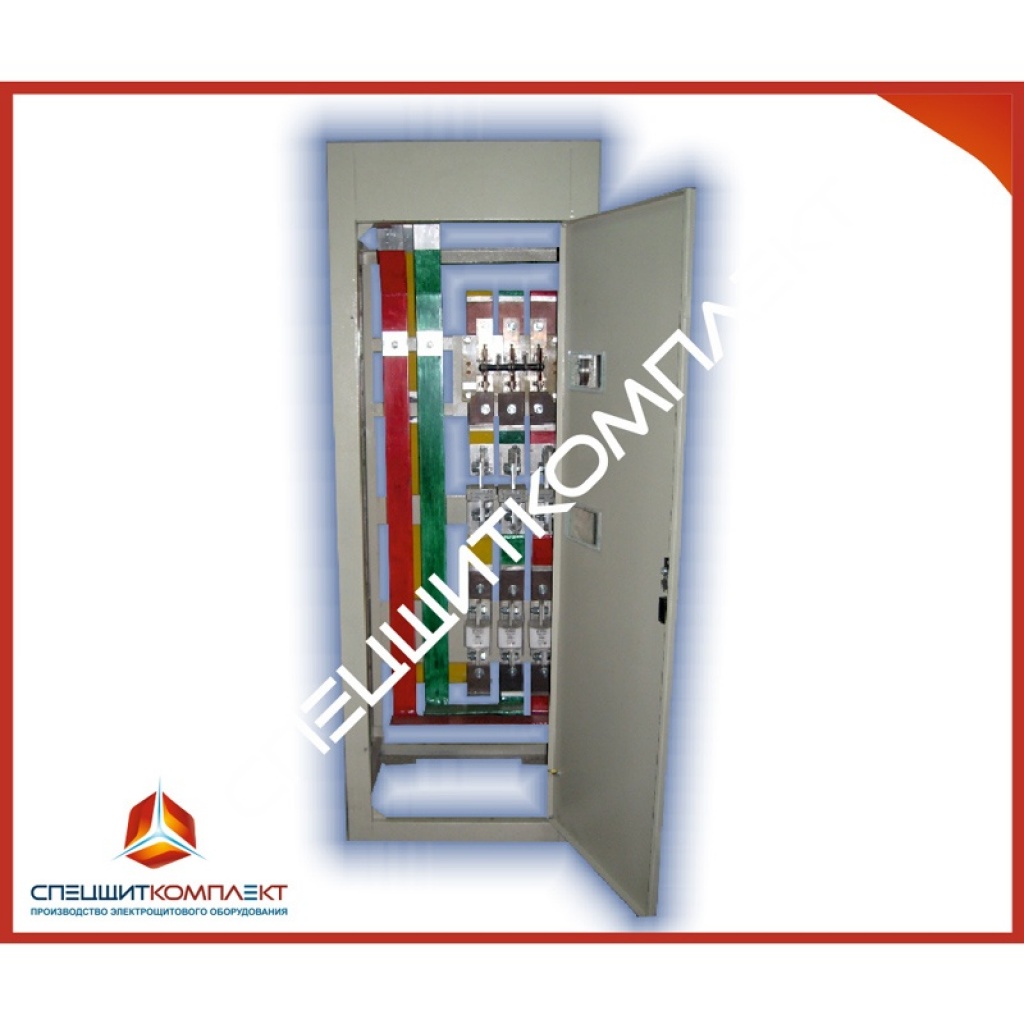

Внешний вид
НАЗНАЧЕНИЕ

Панели распределительных щитов ЩО-90 предназначены для приема и распределения электрической энергии трехфазного тока частотой 50 Гц при напряжении до 0.66 кВ и защиты отходящих линий от перегрузки и токов короткого замыкания.
Щиты комплектуются из панелей и обслуживаются с фасадной стороны.
При двухрядном расположении панелей распределительный щит комплектуется шинным мостом. Расстояние между фасадами панелей – 1500 или 2000 мм.
Климатическое исполнение – У3 по ГОСТ 15150-69.
Степень защиты панелей по ГОСТ 14254-96 (первая цифра в обозначении схемы):
1 – для открытого исполнения – IP00, со стороны фасада – IP20.
2 – для закрытого исполнения – IP20, со стороны дна – IP00.
Схемы первичных соединений смотри таблицу ниже.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Номинальное напряжение, кВ 0.22; 0.38; 0.66
Частота, Гц 50; 60
Назначение панелей вводные; вводно-распределительные; распределительные; секционные
Число отходящих линий 2 - 9
Номинальные токи вводов, А 630; 1000; 1600; 2000; 2500; 4000
Номинальные токи секционных панелей, А 630; 1000; 1600; 2000; 2500; 4000
Номинальные токи отходящих линий, А 16; 25; 32; 40; 50; 63; 125; 160; 250; 400; 630; 1000; 1600
Электродинамическая стойкость сб. шин, кА 41
Электродинамическая стойкость сб. шин, кА 41
Ток термической стойкости в течении 1с, кВ 16



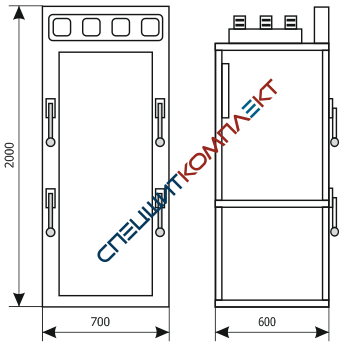

ГАБАРИТНЫЕ РАЗМЕРЫ

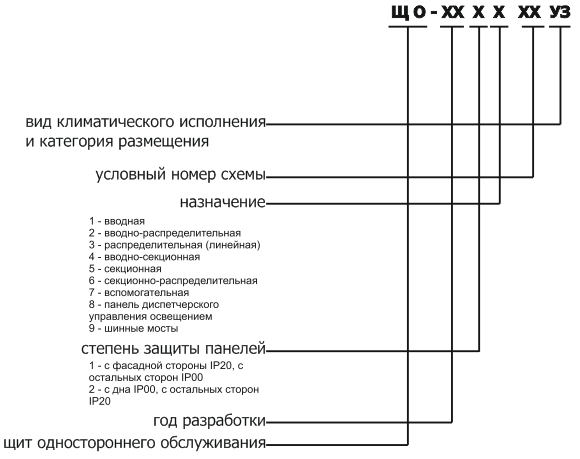

СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ ПАНЕЛЕЙ ЩО-90

СХЕМЫ ГЛАВНЫХ ЦЕПЕЙ

1. ВВОДНЫЕ ПАНЕЛИ

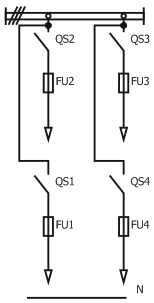

Тип панели Принципиальная схема первичных соединений

Элемент на схеме

Обозначение и тип прибора (наименование)



Масса, кг, не более
 1

ЩО90-1101У3
ЩО90-2101У3

 на 1000 А

КАБЕЛЬНЫЙ ВВОД



PV    -вольтметр Э-3080/500В
PA    -амперметры Э-3080 1000/5А
QS    -разъединитель РЕ 19-43 1000А
TA    -трансформаторы тока
    Т0.66 1000/5А
FU    -предохранитель ПН2-1000А
190
220
 2

ЩО90-1109У3
ЩО90-2109У3

 на 2000 А

PV    -вольтметр Э-3080/500В
PA    -амперметры Э-3080 2000/5А
QS    -разъединитель РЕ 19-44 2000А
TA    -трансформаторы тока
    Т0.66 2000/5А
FU    -предохранитель ПН2-2000А
195
225
 3

ЩО90-1102У3
ЩО90-2102У3

 на 1000 А

ШИННЫЙ ВВОД



PV    -вольтметр Э-3080/500В
PA    -амперметры Э-3080 1000/5А
QS    -разъединитель РЕ 19-43 1000А
TA    -трансформаторы тока
    Т0.66 1000/5А
FU    -предохранитель ПН2-1000А
160
195
 4

ЩО90-1110У3
ЩО90-2110У3

 на 2000 А

PV    -вольтметр Э-3080/500В
PA    -амперметры Э-3080 2000/5А
QS    -разъединитель РЕ 19-44 2000А
TA    -трансформаторы тока
    Т0.66 2000/5А
FU    -предохранитель ПН2-2000А
150
180
 5

ЩО90-1103У3
ЩО90-2103У3

 на 630 А

КАБЕЛЬНЫЙ ВВОД



PV    -вольтметр Э-3080/500В
PA    -амперметры Э-3080 600/5А
QF    -авт.выключатель ВА5239 630А
QS    -разъединитель РЕ 19-39 630А
TA    -трансформаторы тока
    Т0.66 600/5А
145
170
 6

ЩО90-1105У3
ЩО90-2105У3

 на 1600 А

PV    -вольтметр Э-3080/500В
PA    -амперметры Э-3080 1500/5А
QF    -авт.выключатель ВА-77 1600А
QS    -разъединитель РЕ 19-43 1600А
TA    -трансформаторы тока
    Т0.66 1500/5А
170
190
 7

ЩО90-1107У3
ЩО90-2107У3

 на 2000 А

PV    -вольтметр Э-3080/500В
PA    -амперметры Э-3080 2000/5А
QF    -авт.выключатель ВА-77 2000А
QS    -разъединитель РЕ 19-44 2000А
TA    -трансформаторы тока
    Т0.66 2000/5А
150
180
 8

ЩО90-1111У3
ЩО90-2111У3

 на 2500 А

PV    -вольтметр Э-3080/500В
PA    -амперметры Э-3080 2500/5А
QF    -авт.выключатель ВА-77 2500А
QS    -разъединитель РЕ 19-45 2500А
TA    -трансформаторы тока
    Т0.66 2500/5А
185
215
 9

ЩО90-1104У3
ЩО90-2104У3

 на 630 А

ШИННЫЙ ВВОД



PV    -вольтметр Э-3080/500В
PA    -амперметры Э-3080 600/5А
QF    -авт.выключатель ВА-77 630А
QS    -разъединитель РЕ 19-39 630А
TA    -трансформаторы тока
    Т0.66 600/5А
145
175
10

ЩО90-1106У3
ЩО90-2106У3

 на 1600 А

PV    -вольтметр Э-3080/500В
PA    -амперметры Э-3080 1500/5А
QF    -авт.выключатель ВА-77 1600А
QS    -разъединитель РЕ 19-43 1600А
TA    -трансформаторы тока
    Т0.66 1500/5А
185
215
11

ЩО90-1108У3
ЩО90-2108У3

 на 2000 А

PV    -вольтметр Э-3080/500В
PA    -амперметры Э-3080 2000/5А
QF    -авт.выключатель ВА-77 2000А
QS    -разъединитель РЕ 19-44 2000А
TA    -трансформаторы тока
    Т0.66 2000/5А
150
180
12

ЩО90-1112У3
ЩО90-2112У3

 на 2500 А

PV    -вольтметр Э-3080/500В
PA    -амперметры Э-3080 2500/5А
QF    -авт.выключатель ВА-77 2500А
QS    -разъединитель РЕ 19-45 2500А
TA    -трансформаторы тока
    Т0.66 2500/5А
175
205
13

ЩО90-1117У3
ЩО90-2117У3

 на 630 А

КАБЕЛЬНЫЙ ВВОД



PV    -вольтметр Э-3080/500В
PA    -амперметры Э-3080 600/5А
QF    -авт.выключатель ВА-77 630А
QS    -разъединитель РЕ 19-41 1000А
TA    -трансформаторы тока
    Т0.66 600/5А
140
170
14

ЩО90-1115У3
ЩО90-2115У3

 на 1000 А

PV    -вольтметр Э-3080/500В
PA    -амперметры Э-3080 1000/5А
QF    -авт.выключатель ВА-77 1000А
QS    -разъединитель РЕ 19-41 1000А
TA    -трансформаторы тока
    Т0.66 1000/5А
145
175
15

ЩО90-1113У3
ЩО90-2113У3

 на 1600 А

PV    -вольтметр Э-3080/500В
PA    -амперметры Э-3080 600/5А
QF    -авт.выключатель ВА-77 1600А
QS    -разъединитель РЕ 19-44 1600А
TA    -трансформаторы тока
    Т0.66 1500/5А
160
190
16

ЩО90-1119У3
ЩО90-2119У3

 на 4000 А

PV    -вольтметр Э-3080/500В
PA    -амперметры Э-3080 4000/5А
QF    -авт.выключатель Э 25С 4000А
QS    -разъединитель РЕ 19-47 4000А
TA    -трансформаторы тока
    ТНШЛ 0.66 4000/5А
170
200
17

ЩО90-1118У3
ЩО90-2118У3

 на 630 А

ШИННЫЙ ВВОД



PV    -вольтметр Э-3080/500В
PA    -амперметры Э-3080 600/5А
QF    -авт.выключатель ВА-77 630А
QS    -разъединитель РЕ 19-41 1000А
TA    -трансформаторы тока
    Т0.66 600/5А
200
240
18

ЩО90-1116У3
ЩО90-2116У3

 на 1000 А

PV    -вольтметр Э-3080/500В
PA    -амперметры Э-3080 1000/5А
QF    -авт.выключатель ВА-77 1000А
QS    -разъединитель РЕ 19-41 1000А
TA    -трансформаторы тока
    Т0.66 1000/5А
160
200
19

ЩО90-1114У3
ЩО90-2114У3

 на 1600 А

PV    -вольтметр Э-3080/500В
PA    -амперметры Э-3080 600/5А
QF    -авт.выключатель ВА-77 1600А
QS    -разъединитель РЕ 19-44 1600А
TA    -трансформаторы тока
    Т0.66 1500/5А
160
200
20

ЩО90-1119У3
ЩО90-2119У3

 на 4000 А

PV    -вольтметр Э-3080/500В
PA    -амперметры Э-3080 4000/5А
QF    -авт.выключатель Э 25С 4000А
QS    -разъединитель РЕ 19-47 4000А
TA    -трансформаторы тока
    ТНШЛ 0.66 4000/5А
160
200





2. ВВОДНО-РАСПРЕДЕЛИТЕЛЬНЫЕ ПАНЕЛИ

Тип панели Принципиальная схема первичных соединений

Элемент на схеме

Обозначение и тип прибора (наименование)

Масса, кг, не более
1

ЩО90-1201У3
ЩО90-2201У3

 на 630 А

КАБЕЛЬНЫЙ ВВОД





PV    -вольтметр Э-3080/500В
PA    -амперметры Э-3080 600/5А
FU1    -предохранитель ПН2-630А
QS1    -разъединитель РЕ 19-39 630А
TA    -трансформаторы тока
    Т0.66 600/5А
QS2,3    -разъединитель РПС-2 (250А)
FU2,3    -предохранитель ПН2-250А
160
190
2

ЩО90-1207У3
ЩО90-2207У3

 на 1000 А

PV    -вольтметр Э-3080/500В
PA    -амперметры Э-3080 1000/5А
FU1    -предохранитель ПН2-1000А
QS1    -разъединитель РЕ 19-41 1000А
TA    -трансформаторы тока
    Т0.66 1000/5А
QS2,3    -разъединитель РПС-2 (250А)
FU2,3    -предохранитель ПН2-250А
180
210
3

ЩО90-1202У3
ЩО90-2202У3

 на 630 А

ШИННЫЙ ВВОД





PV    -вольтметр Э-3080/500В
PA    -амперметры Э-3080 600/5А
FU1    -предохранитель ПН2-630А
QS1    -разъединитель РЕ 19-39 630А
TA    -трансформаторы тока
    Т0.66 600/5А
QS2,3    -разъединитель РПС-2 (250А)
FU2,3    -предохранитель ПН2-250А
170
200
4

ЩО90-1208У3
ЩО90-2208У3

 на 1000 А

PV    -вольтметр Э-3080/500В
PA    -амперметры Э-3080 1000/5А
FU1    -предохранитель ПН2-1000А
QS1    -разъединитель РЕ 19-41 1000А
TA    -трансформаторы тока
    Т0.66 1000/5А
QS2,3    -разъединитель РПС-2 (250А)
FU2,3    -предохранитель ПН2-250А
195
225
5

ЩО90-1203У3
ЩО90-2203У3

 на 630 А

КАБЕЛЬНЫЙ ВВОД





PV    -вольтметр Э-3080/500В
PA    -амперметры Э-3080 600/5А
FU1    -предохранитель ПН2-630А
QS1    -разъединитель РЕ 19-41 1000А
TA    -трансформаторы тока
    Т0.66 600/5А
QS2    -разъединитель РПС-2 (250А)
Fu2    -предохранитель ПН2-250А
135
165
6

ЩО90-1205У3
ЩО90-2205У3

 на 1000 А

PV    -вольтметр Э-3080/500В
PA    -амперметры Э-3080 1000/5А
FU1    -предохранитель ПН-2 1000А
QS1    -разъединитель РЕ 19-41 1000А
TA    -трансформаторы тока
    Т0.66 1000/5А
QS2    -разъединитель РПС-2 (250А)
Fu2    -предохранитель ПН2-250А
145
175
7

ЩО90-1204У3
ЩО90-2204У3

 на 630 А

ШИННЫЙ ВВОД





PV    -вольтметр Э-3080/500В
PA    -амперметры Э-3080 600/5А
FU1    -предохранитель ПН2-630А
QS1    -разъединитель РЕ 19-41 1000А
TA    -трансформаторы тока
    Т0.66 600/5А
QS2    -разъединитель РПС-2 (250А)
Fu2    -предохранитель ПН2-250А
135
165
8

ЩО90-1206У3
ЩО90-2206У3

 на 1000 А

PV    -вольтметр Э-3080/500В
PA    -амперметры Э-3080 1000/5А
FU1    -предохранитель ПН-2 1000А
QS1    -разъединитель РЕ 19-41 1000А
TA    -трансформаторы тока
    Т0.66 1000/5А
QS2    -разъединитель РПС-2 (250А)
Fu2    -предохранитель ПН2-250А
145
175
9

ЩО90-1213У3
ЩО90-2213У3

 на 400 А

КАБЕЛЬНЫЙ ВВОД





PV    -вольтметр Э-3080/500В
PA    -амперметры Э-3080 600/5А
QF1    -авт.выключатель ВА 5239 400А
QF2,3    -авт.выключатель АЕ 2066
QS1    -разъединитель РЕ 19-37 400А
TA    -трансформаторы тока
    Т0.66 600/5А
175
205
10

ЩО90-1215У3
ЩО90-2215У3

 на 630 А

PV    -вольтметр Э-3080/500В
PA    -амперметры Э-3080 600/5А
QF1    -авт.выключатель ВА-77 630А
QF2,3    -авт.выключатель ВА-77
QS1    -разъединитель РЕ 19-39 630А
TA    -трансформаторы тока
    Т0.66 600/5А
175
205
11

ЩО90-1217У3
ЩО90-2227У3

 на 1000 А

PV    -вольтметр Э-3080/500В
PA    -амперметры Э-3080 1000/5А
QF1    -авт.выключатель ВА-77 1000А
QF2,3    -авт.выключатель ВА-77
QS1    -разъединитель РЕ 19-41 1000А
TA    -трансформаторы тока
    Т0.66 1000/5А
140
170
12

ЩО90-1219У3
ЩО90-2229У3

 на 1600 А

PV    -вольтметр Э-3080/500В
PA    -амперметры Э-3080 1500/5А
QF1    -авт.выключатель ВА-77 1600А
QF2,3    -авт.выключатель ВА-77
Qs1    -разъединитель РЕ 19-44 2000А
TA    -трансформаторы тока
    Т0.66 1500/5А
145
175
13

ЩО90-1214У3
ЩО90-2214У3

 на 400 А

ШИННЫЙ ВВОД





PV    -вольтметр Э-3080/500В
PA    -амперметры Э-3080 600/5А
QF1    -авт.выключатель ВА-77 400А
QF2,3    -авт.выключатель ВА-77
QS1    -разъединитель РЕ 19-37 400А
TA    -трансформаторы тока
    Т0.66 600/5А
135
165
14

ЩО90-1216У3
ЩО90-2216У3

 на 630 А

PV    -вольтметр Э-3080/500В
PA    -амперметры Э-3080 600/5А
QF1    -авт.выключатель ВА-77 630А
QF2,3    -авт.выключатель ВА-77
QS1    -разъединитель РЕ 19-39 630А
TA    -трансформаторы тока
    Т0.66 600/5А
145
175
15

ЩО90-1218У3
ЩО90-2218У3

 на 1000 А

PV    -вольтметр Э-3080/500В
PA    -амперметры Э-3080 1000/5А
QF1    -авт.выключатель ВА-77 1000А
QF2,3    -авт.выключатель ВА-77
QS1    -разъединитель РЕ 19-41 1000А
TA    -трансформаторы тока
    Т0.66 1000/5А
135
165
16

ЩО90-1220У3
ЩО90-2220У3

 на 1600 А

PV    -вольтметр Э-3080/500В
PA    -амперметры Э-3080 1500/5А
QF1    -авт.выключатель ВА-77 1600А
QF2,3    -авт.выключатель ВА-77
QS1    -разъединитель РЕ 19-44 2000А
TA    -трансформаторы тока
    Т0.66 1500/5А
145
175
17

ЩО90-1221У3
ЩО90-2221У3

 на 630 А

КАБЕЛЬНЫЙ ВВОД





PV    -вольтметр Э-3080/500В
PA    -амперметры Э-3080 600/5А
FU1    -предохранитель ПН2 630А
FU2,3    -предохранитель ПН2 250А
QS1    -разъединитель РЕ 19-39 630A
QS2,3    -разъединитель РПС-2 250А
TA    -трансф. тока Т0.66 600/5А
175
205
18

ЩО90-1222У3
ЩО90-2222У3

 на 630 А

ШИННЫЙ ВВОД





PV    -вольтметр Э-3080/500В
PA    -амперметры Э-3080 600/5А
FU1    -предохранитель ПН2 630А
FU2,3    -предохранитель ПН2 250А
QS1    -разъединитель РЕ 19-39 630A
QS2,3    -разъединитель РПС-2 250А
TA    -трансф. тока Т0.66 600/5А
175
205
19

ЩО90-1223У3
ЩО90-2223У3

 на 630 А

КАБЕЛЬНЫЙ ВВОД





PV    -вольтметр Э-3080/500В
PA    -амперметры Э-3080 600/5А
FU1    -предохранитель ПН-2 630А
QS1    -разъединитель РЕ 19-39 630А
TA    -трансформаторы тока
    Т0.66 600/5А
QS2    -разъединитель РПС-2 (250А)
FU2    -предохранитель ПН2-250А
135
165
20

ЩО90-1224У3
ЩО90-2224У3

 на 630 А

ШИННЫЙ ВВОД





PV    -вольтметр Э-3080/500В
PA    -амперметры Э-3080 600/5А
FU1    -предохранитель ПН-2 630А
QS1    -разъединитель РЕ 19-39 630А
TA    -трансформаторы тока
    Т0.66 600/5А
QS2    -разъединитель РПС-2 (250А)
FU2    -предохранитель ПН2-250А
135
165





3. РАСПРЕДЕЛИТЕЛЬНЫЕ ПАНЕЛИ

Тип панели Принципиальная схема первичных соединений

Элемент на схеме

Обозначение и тип прибора (наименование)

Масса, кг, не более
1

ЩО90-1401У3
ЩО90-2401У3

 2x100A, 2x250A


FU1,FU4    -предохранитель ПН2 250А
FU2,FU3    -предохранитель ПН2 100А
QS1,QS4    -разъединитель РПС-2 250А
QS2,QS3    -разъединитель РПС-1 100А


140
170
2

ЩО90-1402У3
ЩО90-2402У3

 4x250A


FU1-FU4    -предохранитель ПН2 250А
QS1-QS4    -разъединитель РПС-2 250А

145
175
3

ЩО90-1403У3
ЩО90-2403У3

 2x250A, 2x400A


FU1,FU4    -предохранитель ПН2 400А
FU2,FU3    -предохранитель ПН2 250А
QS1,QS4    -разъединитель РПС-4 400А
QS2,QS3    -разъединитель РПС-2 250А


145
175
4

ЩО90-1404У3
ЩО90-2404У3

 4x400A


FU1-FU4    -предохранитель ПН2 400А
QS1-QS4    -разъединитель РПС-4 400А

145
175
5

ЩО90-1408У3
ЩО90-2408У3

 4x630A


FU1-FU4    -предохранитель ПН2 630А
QS1-QS4    -разъединитель РПС-6 630А

150
180
6

ЩО90-1409У3
ЩО90-2409У3

 2x400A, 2x630A


FU1,FU4    -предохранитель ПН2 630А
FU2,FU3    -предохранитель ПН2 400А
QS1,QS4    -разъединитель РПС-6 630А
QS2,QS3    -разъединитель РПС-4 400А


165
195
7

ЩО90-1422У3
ЩО90-2422У3

 2x630A


FU1,FU2    -предохранитель ПН2 630А
QS1,QS2    -разъединитель РПС-6 630А

140
170
8

ЩО90-1405У3
ЩО90-2405У3

 4x100A, 2x250A


FU1,FU6    -предохранитель ПН2 250А
FU2-FU5    -предохранитель ПН2 100А
QS1,QS6    -разъединитель РПС2 250А
QS2-QS5    -разъединитель РПС1 100А


140
170
9

ЩО90-1406У3
ЩО90-2406У3

 2x100A, 4x250A


FU1,FU2    -предохранитель ПН2 250А
FU5,FU6    -предохранитель ПН2 250А
FU3,FU4    -предохранитель ПН2 100А
QS1,QS2    -разъединитель РПС2 250А
QS5,QS6    -разъединитель РПС2 250А
QS3,QS4    -разъединитель РПС1 100А

150
180
10

ЩО90-1407У3
ЩО90-2407У3

 2x100A, 2x250A, 2x400A


FU1,FU6    -предохранитель ПН2 100А
FU2,FU5    -предохранитель ПН2 250А
FU3,FU4    -предохранитель ПН2 400А
QS3,QS4    -разъединитель РПС4 400А
QS2,QS5    -разъединитель РПС2 250А
QS1,QS6    -разъединитель РПС1 100А

165
195
11

ЩО90-1412У3
ЩО90-2412У3

 6x(16...250A)


QF1-QF6    -авт.выключатель
     ВА77 16...250А

120
150
12

ЩО90-1420У3
ЩО90-2420У3

 9x(16...250A)


QF1-QF9    -выключатель ВА-77  16...250А

130
160
13

ЩО90-1413У3
ЩО90-2413У3

 4x(250...630A)


QF1-QF4    -выключатель ВА-77  250...630А

150
190
14

ЩО90-1418У3
ЩО90-2418У3

 2x630A


QS1    -разъединитель РЕ 19-41 1000А
QF1-QF2    -выключатель ВА-77 630А

150
190
15

ЩО90-1421У3
ЩО90-2421У3

 4x(16...250A)


QS1    -разьединитель РЕ 19-41 1000А
QF1-QF4    -выключатель ВА-77 16...250А


135
160
16

ЩО90-1415У3
ЩО90-2415У3

 4x(16...250A)


QS1,QS2    -разьединитель РЕ 19-39 630А
QF1-QF4    -выключатель ВА-77 16...250А


140
170

ЩО90-1423У3
ЩО90-2423У3

 2x160A, 2x630A


QS1,QS2    -разьединитель РЕ 19-41 1000А
QF1,QF4    -выключатель ВА-77 160А
QF2,QF3    -выключатель ВА-77 630А


160
190

ЩО90-1424У3
ЩО90-2424У3

 4x(400...630A)


QS1,QS2    -разьединитель РЕ 19-41 1000А
QF1-QF4    -выключатель ВА-77 400...630A

175
205
17

ЩО90-1419У3
ЩО90-2419У3

 1000A


QS1    -разьединитель РЕ 19-43 1600А
Qf1    -выключатель ВА-77 1000А


145
175

ЩО90-1425У3
ЩО90-2425У3

 1600A


QS1    -разьединитель РЕ 19-44 2000А
QF1    -выключатель ВА-77 1600А


200
230
18

ЩО90-1414У3
ЩО90-2414У3

 9x(16...250A)


QS1    -разьединитель РЕ 19-41 1000А
QF1-QF9    -выключатель ВА-77 16...250А


130
160
19

ЩО90-1423У3
ЩО90-2423У3

 10x(16...250A)

  QS1    -разьединитель РЕ 19-41 1000А
QF1-QF10    -выключатель ВА-77    16...250А

130
160





 4. СЕКЦИОННО-РАСПРЕДЕЛИТЕЛЬНЫЕ ПАНЕЛИ

Тип панели Принципиальная схема первичных соединений

Элемент на схеме

Обозначение и тип прибора (наименование)

Масса, кг, не более
1


ЩО90-1501У3
ЩО90-2501У3



ЩО90-1502У3
ЩО90-2502У3

 630А


QS1    -разьединитель РЕ 19-39 630А
QS2,QS3    -разьединитель РПС-2 250А
FU1,FU2    -предохранитель ПН2 250А

125
155



130
160



ЩО90-1503У3
ЩО90-2503У3

 1000А


QS1    -разьединитель РЕ 19-41 1000А
QS2,QS3    -разьединитель РПС-4 400А
FU1,FU2    -предохранитель ПН2 400А

140
170

ЩО90-1504У3
ЩО90-2504У3

 1600А


QS1    -разьединитель РЕ 19-43 1600А
QS2,QS3    -разьединитель РПС-6 630А
FU1,FU2    -предохранитель ПН2 630А

150
180





5. CЕКЦИОННЫЕ ПАНЕЛИ



Тип панели Принципиальная схема первичных соединений

Элемент на схеме

Обозначение и тип прибора (наименование)

Масса, кг, не более
1

ЩО90-1301У3
ЩО90-2301У3

 630A

QS1,QS2    -разъединитель РЕ 19-41 1000A
Qf1    -авт.выключатель ВА-77 630A
150
180

ЩО90-1302У3
ЩО90-2302У3

 1000A

QS1,QS2    -разъединитель РЕ 19-41 1000A
Qf1    -авт.выключатель ВА-77 1000A
165
195

ЩО90-1303У3
ЩО90-2303У3

 1600A

QS1,QS2    -разъединитель РЕ 19-43 1600A
Qf1    -авт.выключатель ВА-77 1600A
180
210

ЩО90-1311У3
ЩО90-2311У3

 2500A

QS1,QS2    -разъединитель РЕ 19-45 2500A
Qf1    -авт.выключатель Э 25С 2500A
200
230
2

ЩО90-1307У3
ЩО90-2307У3

 630A

Примечание. АВР управляет включением-отключением секционного автомата и автоматов во вводных ячейках подстанции

QS1,QS2    -разъединитель РЕ 19-41 1000A
Qf1    -авт.выключатель ВА-77 630A
140
170

ЩО90-1308У3
ЩО90-2308У3

 1000A

QS1,QS2    -разъединитель РЕ 19-41 1000A
Qf1    -авт.выключатель ВА-77 1000A
170
200

ЩО90-1309У3
ЩО90-2309У3

 1600A

QS1,QS2    -разъединитель РЕ 19-43 1600A
Qf1    -авт.выключатель ВА-77 1600A
180
205

ЩО90-1310У3
ЩО90-2310У3

 2500A

QS1,QS2    -разъединитель РЕ 19-45 2500A
QF1    -авт.выключатель Э 25С 2500A
210
240
3

ЩО90-1313У3
ЩО90-2313У3

 1000A

QS1    -разъединитель РЕ 19-41 1000A 180
205

ЩО90-1314У3
ЩО90-2314У3

 1600A

QS1    -разъединитель РЕ 19-43 1600A 210
240





6. ШИННЫЕ МОСТЫ

Тип панели Принципиальная схема первичных соединений

Элемент на схеме

Обозначение и тип прибора (наименование)

Масса, кг, не более
1 ЩО90-1711У3 L=1500 мм 630 А 27
2 ЩО90-1721У3 L=2000 мм 630 А 32
3 ЩО90-1712У3 L=1500 мм 1000 А 33
4 ЩО90-1722У3 L=2000 мм 1000 А 38
5 ЩО90-1713У3 L=1500 мм 1600 А 40
6 ЩО90-1723У3 L=2000 мм 1600 А 45
7 ЩО90-1714У3 L=1500 мм 2000 А 50
8 ЩО90-1724У3 L=2000 мм 2000 А 53





7. ВСПОМОГАТЕЛЬНЫЕ И СПЕЦИАЛЬНЫЕ ПАНЕЛИ

Тип панели Принципиальная схема первичных соединений

Элемент на схеме

Обозначение и тип прибора (наименование)

Масса, кг, не более
1 ЩО90-1605У3 Торцевая панель правая   25
2 ЩО90-1606У3 Торцевая панель левая   25
3 ЩО90-1603У3
ЩО90-2603У3
FU1-FU3    -предохранитель ПН2 100А
FU4-FU15    -предохранитель ПН2 100А
TA1-TA3    -трансф. тока Т0.66 200/5А
KM1,KM2    -контактор КТ6032
WH    -электронный счетчик
95
120
4 ЩО90-1604У3
ЩО90-2604У3
QS1    -разьединитель РС4 400А
TA1-TA3    -трансф. тока Т0.66 400/5А
QF1-QF4    -авт.выключатель ВА-77
WH    -электронный счетчик

105
125
Яндекс.Метрика
