Продукция
Внешний вид
НАЗНАЧЕНИЕ
Камеры сборные одностороннего обслуживания серий КСО-298 на номинальное напряжение 6 и 10 кВ переменного трехфазного тока частоты 50 Гц предназначены для распределительных устройств сетей с изолированной или заземленной через дугогасительный реактор нейтралью. Шкафы КСО 298 применяются в закрытых распределительных устройствах общепромышленного назначения и в электроустановках с частыми коммутационными операциями.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Номинальное напряжение, кВ | 6,10 |
| Наибольшее рабочее напряжение, кВ | 7,2;12 |
| Род тока | переменный |
| Частота, Гц | 50 |
| Номинальный ток главных цепей, А | 630, 1000 |
| Номинальный ток отключения выключателя,кА | 12,5 ; 20 |
| Электродинамическая стойкость сборных шин, кА | 41 |
| Ток термической стойкости в течении 1с, кВ | 16 |

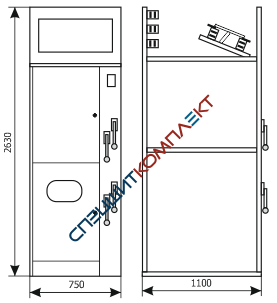

ГАБАРИТНЫЕ РАЗМЕРЫ КСО 298
Схемотехнические решения камер ксо-298 аналогичны схемотехническим решениям для камер ксо-393
Условное обозначение камер ксо-298 аналогично обозначению ка-мер ксо-393
