- Щиты этажные квартирного учета типа ЩЭ
Продукция

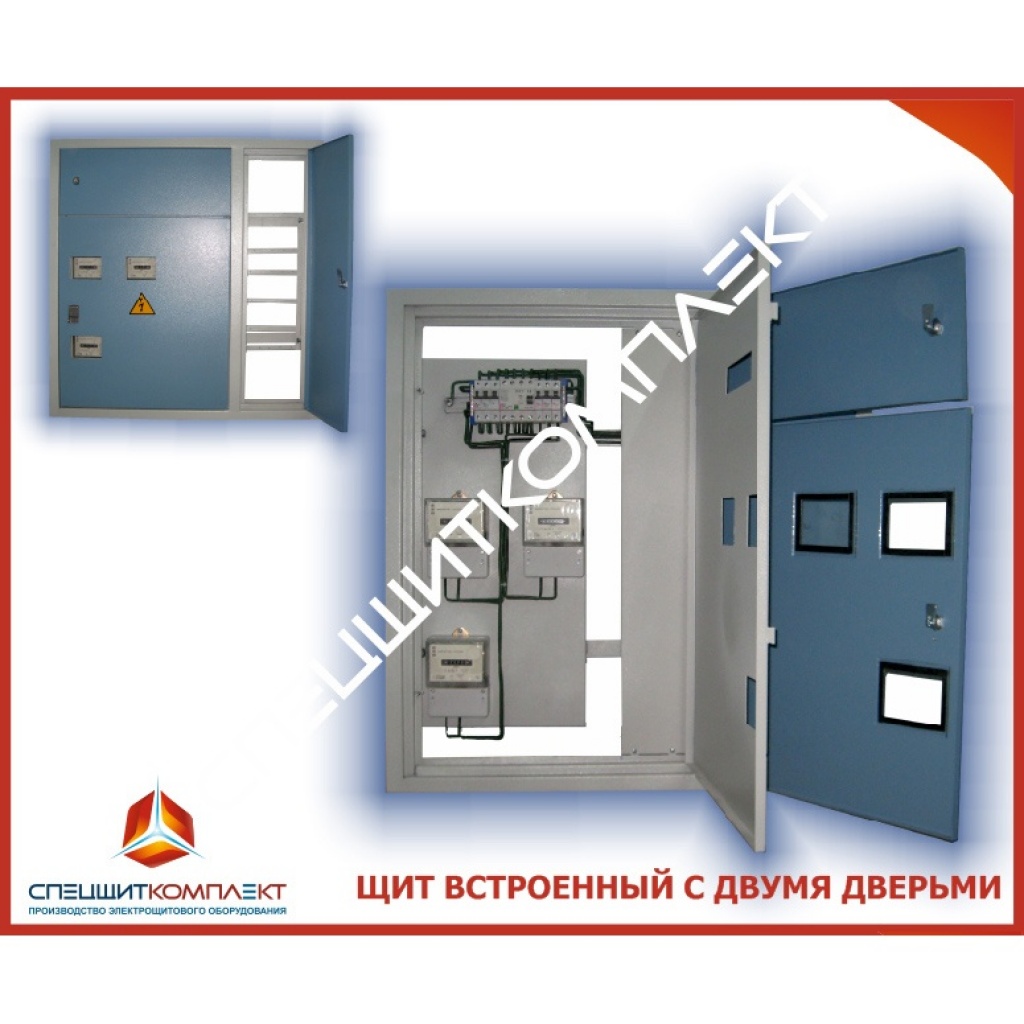

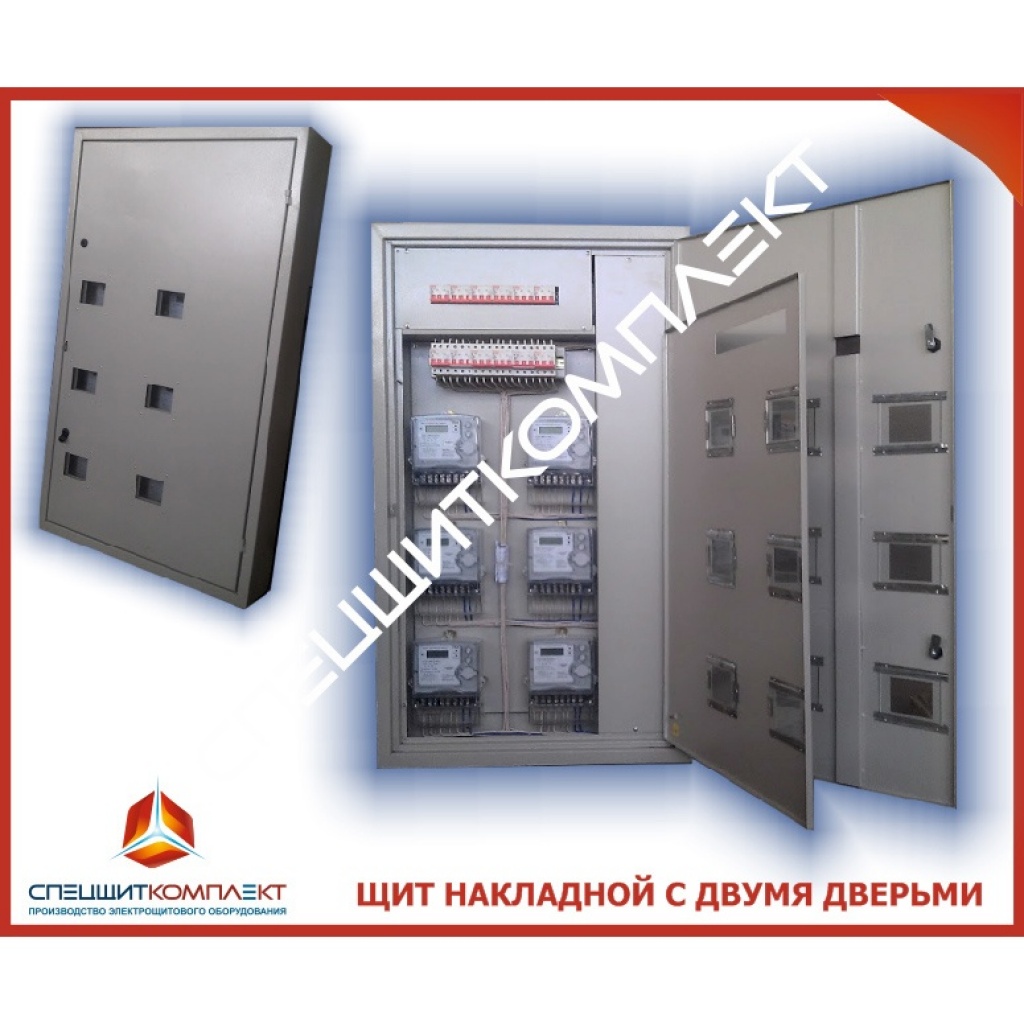

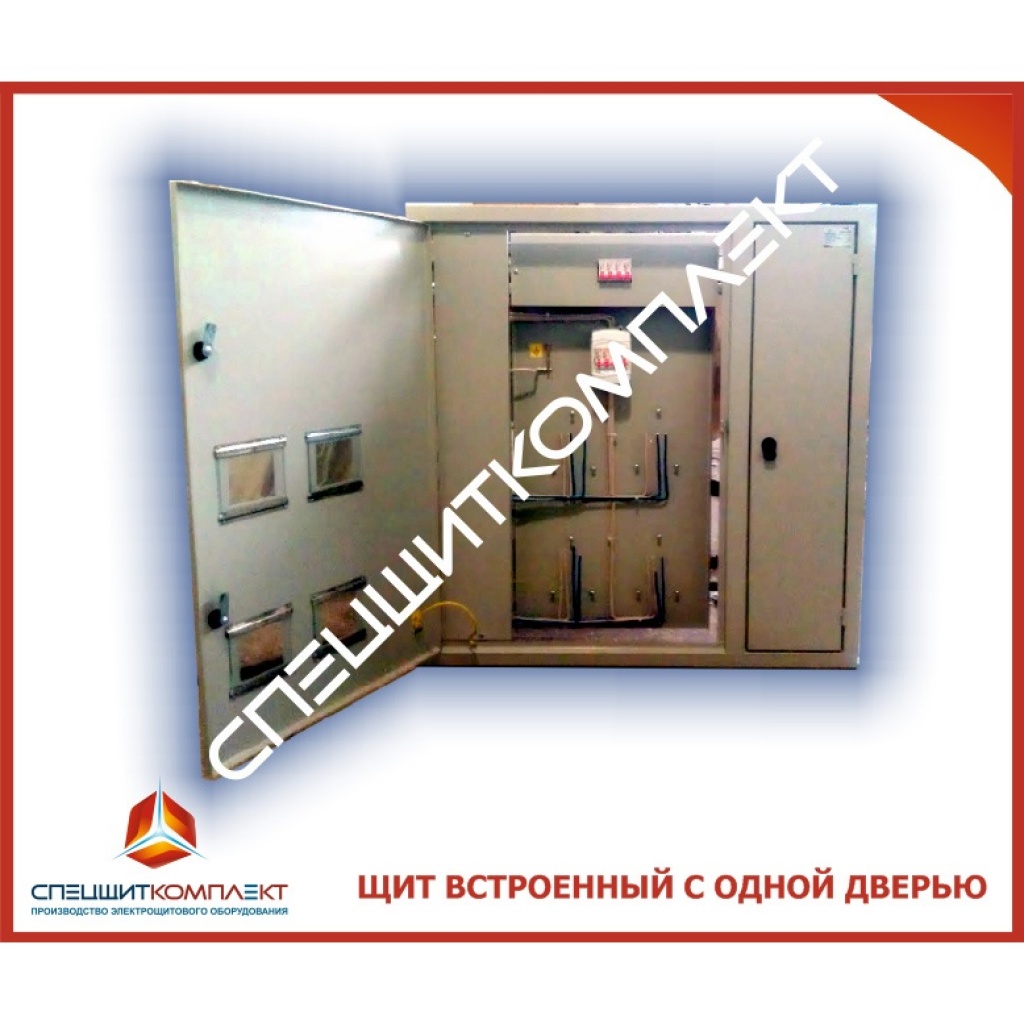

Внешний вид
НАЗНАЧЕНИЕ
Щиты этажные серии ЩЭ предназначены для приема, распределения и учета электроэнергии напряжением 220В, а также для защиты линий квартир при перегрузках и коротких замыканиях в цепи.
УСЛОВИЯ ЭКСПЛУАТАЦИИ
Температура окружающего воздуха от -5 до+40 С
Высота над уровнем моря не более 2000м
Окружающая среда невзрывоопасная, не содержащая агрессивных газов или паров, разрушающих металлы и изоляцию.
Степень защиты IP21
КОНСТРУКЦИЯ
Конструкция учетно-распределительных щитков предусматривает наличие 3-х отсеков:
-абонентский отсек, в котором устанавливаются аппараты защиты вводов и отходящих линий в квартиры
-отсек учета, в котором устанавливаются однофазные счетчики электрической энергии
-слаботочный отсек для размещения устройств телефонной, радиотрансляционной и телевизионной сетей
Щитки устанавливаются в специальной нише. Ввод линии электропитания в щиток производится без разрезания магистрали 380В.
В СЛУЧАЕ НЕОБХОДИМОСТИ ВОЗМОЖЕН ЗАКАЗ ИЗДЕЛИЯ ПО ИНДИВИДУАЛЬНО ЗАДАННЫМ РАЗМЕРАМ И СХЕМЕ ПОДКЛЮЧЕНИЯ. ДЛЯ ЭТОГО УКАЗАТЬ В ПРОЕКТЕ НЕОБХОДИМЫЕ ПАРАМЕТРЫ И ОДНОЛИНЕЙНУЮ СХЕМУ ИЗДЕЛИЯ

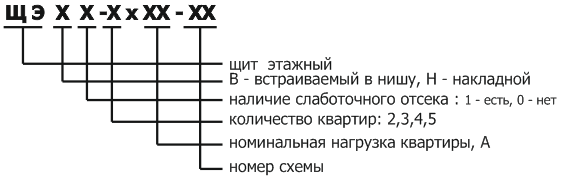

СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ ЩИТОВ

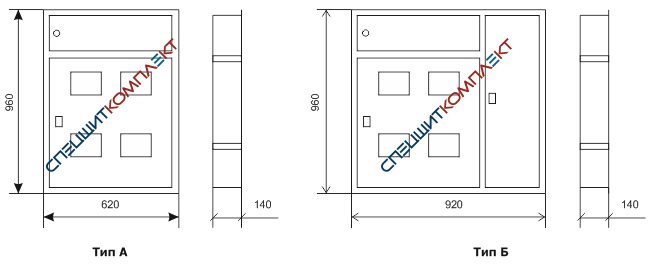

ГАБАРИТНЫЕ РАЗМЕРЫ ВСТРОЕННЫХ ЭТАЖНЫХ ЩИТОВ
Перечень модификаций щитов этажных
Щиты этажные
| Тип щитка | Количество квартир |
Номин. нагрузка одной квартиры |
Вводной аппарат на квартиру |
Количество аппаратов на квартиру | ||
| Автомат | Диф. автомат |
Автоматы однофазные, шт. |
УЗО 16/0,03A |
|||
| ЩЭВ1 2x40-01 | 2 | 40 | 1 | - | - | - |
| ЩЭВ1 2x40-02 | 2 | 40 | 1 | - | 1 | - |
| ЩЭВ1 2x40-03 | 2 | 40 | 1 | - | 2 | - |
| ЩЭВ1 2x40-04 | 2 | 40 | 1 | - | 2 | 1 |
| ЩЭВ1 2x40-05 | 2 | 40 | - | 1 | - | - |
| ЩЭВ1 2x40-06 | 2 | 40 | - | 1 | 1 | - |
| ЩЭВ1 2x40-07 | 2 | 40 | - | 1 | 2 | - |
| ЩЭВ1 2x63-01 | 2 | 63 | 1 | - | - | - |
| ЩЭВ1 2x63-02 | 2 | 63 | 1 | - | 1 | - |
| ЩЭВ1 2x63-03 | 2 | 63 | 1 | - | 2 | - |
| ЩЭВ1 2x63-04 | 2 | 63 | 1 | - | 2 | 1 |
| ЩЭВ1 2x63-05 | 2 | 63 | - | 1 | - | - |
| ЩЭВ1 2x63-06 | 2 | 63 | - | 1 | 1 | - |
| ЩЭВ1 2x63-07 | 2 | 63 | - | 1 | 2 | - |
| ЩЭВ1 3x40-01 | 3 | 40 | 1 | - | - | - |
| ЩЭВ1 3x40-02 | 3 | 40 | 1 | - | 1 | - |
| ЩЭВ1 3x40-03 | 3 | 40 | 1 | - | 2 | - |
| ЩЭВ1 3x40-04 | 3 | 40 | 1 | - | 2 | 1 |
| ЩЭВ1 3x40-05 | 3 | 40 | - | 1 | - | - |
| ЩЭВ1 3x40-06 | 3 | 40 | - | 1 | 1 | - |
| ЩЭВ1 3x40-07 | 3 | 40 | - | 1 | 2 | - |
| ЩЭВ1 3x63-01 | 3 | 63 | 1 | - | - | - |
| ЩЭВ1 3x63-02 | 3 | 63 | 1 | - | 1 | - |
| ЩЭВ1 3x63-03 | 3 | 63 | 1 | - | 2 | - |
| ЩЭВ1 3x63-04 | 3 | 63 | 1 | - | 2 | 1 |
| ЩЭВ1 3x63-05 | 3 | 63 | - | 1 | - | - |
| ЩЭВ1 3x63-06 | 3 | 63 | - | 1 | 1 | - |
| ЩЭВ1 3x63-07 | 3 | 63 | - | 1 | 2 | - |
| ЩЭВ1 4x40-01 | 4 | 40 | 1 | - | - | - |
| ЩЭВ1 4x40-02 | 4 | 40 | 1 | - | 1 | - |
| ЩЭВ1 4x40-03 | 4 | 40 | 1 | - | 2 | - |
| ЩЭВ1 4x40-04 | 4 | 40 | 1 | - | 2 | 1 |
| ЩЭВ1 4x40-05 | 4 | 40 | - | 1 | - | - |
| ЩЭВ1 4x40-06 | 4 | 40 | - | 1 | 1 | - |
| ЩЭВ1 4x40-07 | 4 | 40 | - | 1 | 2 | - |
| ЩЭВ1 4x63-01 | 4 | 63 | 1 | - | - | - |
| ЩЭВ1 4x63-02 | 4 | 63 | 1 | - | 1 | - |
| ЩЭВ1 4x63-03 | 4 | 63 | 1 | - | 2 | - |
| ЩЭВ1 4x63-05 | 4 | 63 | - | 1 | - | - |
| ЩЭВ1 4x63-06 | 4 | 63 | - | 1 | 1 | - |
| ЩЭВ1 4x63-07 | 4 | 63 | - | 1 | 2 | - |
| ЩЭВ1 5x40-01 | 5 | 40 | 1 | - | - | - |
| ЩЭВ1 5x40-02 | 5 | 40 | 1 | - | 1 | - |
| ЩЭВ1 5x40-03 | 5 | 40 | 1 | - | 2 | - |
| ЩЭВ1 5x40-04 | 5 | 40 | 1 | - | 2 | 1 |
| ЩЭВ1 5x40-05 | 5 | 40 | - | 1 | - | - |
| ЩЭВ1 5x40-06 | 5 | 40 | - | 1 | 1 | - |
| ЩЭВ1 5x40-07 | 5 | 40 | - | 1 | 2 | - |
| ЩЭВ1 5x63-01 | 5 | 63 | 1 | - | - | - |
| ЩЭВ1 5x63-02 | 5 | 63 | 1 | - | 1 | - |
| ЩЭВ1 5x63-03 | 5 | 63 | 1 | - | 2 | - |
| ЩЭВ1 5x63-04 | 5 | 63 | 1 | - | 2 | 1 |
| ЩЭВ1 5x63-05 | 5 | 63 | - | 1 | - | - |
| ЩЭВ1 5x63-06 | 5 | 63 | - | 1 | 1 | - |
| ЩЭВ1 5x63-07 | 5 | 63 | - | 1 | 2 | - |
