НАЗНАЧЕНИЕ

Вводно-учетные устройства шкафного исполнения серии НКУ ВУ предназначены для приема и учета активной электрической энергии трехфазного и однофазного тока напряжением 380/220 В, защиты отходящих линий от перегрузок и токов коротких замыканий. Шкафы с переключателями предназначены для ввода и распределения электроэнергии от двух вводов: дизель-генератора и электрической сети.

КОНСТРУКЦИЯ

Шкаф состоит из металлического корпуса навесного исполнения, внутри которого установлена коммутационная и измерительная аппаратура. Степень защиты - IР43 по ГОСТ 14254-96. В шкафу установлен (ы) счетчик (и) электрической энергии, вводной автомат (рубильник), при необходимости трансформаторы тока, аппараты защиты отходящей линии. Управление вводным аппаратом осуществляется при открытой двери. Ввод и подключение к вводному аппарату осуществляется снизу, выводы - снизу.

УСЛОВИЯ ЭКСПЛУАТАЦИИ

Высота над уровнем моря	не более 2000м;
Температура окружающего воздуха	от +10С;
Вид климатического исполнения по ГОСТ 15150-69	УХЛ4
Степень защиты	Ip33

В СЛУЧАЕ НЕОБХОДИМОСТИ ВОЗМОЖЕН ЗАКАЗ ИЗДЕЛИЯ ПО ИНДИВИДУАЛЬНО ЗАДАННЫМ РАЗМЕРАМ И СХЕМЕ ПОДКЛЮЧЕНИЯ. ДЛЯ ЭТОГО УКАЗАТЬ В ПРОЕКТЕ НЕОБХОДИМЫЕ ПАРАМЕТРЫ И ОДНОЛИНЕЙНУЮ СХЕМУ ИЗДЕЛИЯ

ВНЕШНИЙ ВИД НКУ И ГАБАРИТНЫЕ РАЗМЕРЫ

Перечень модификаций НКУ ВУ

1. ЯЩИКИ СО СЧЕТЧИКАМИ ПРЯМОГО ВКЛЮЧЕНИЯ

Тип ящика	Ном. ток вводного автомата, А	Тип автомата	Ном. ток отходящего автомата, А	Кол-во трансф. тока Т-0,66	Схема

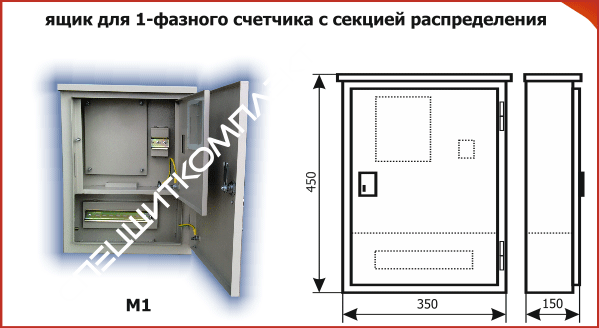

НКУ ВУ М1 Примечание. По заказу в ящик может быть установлен 1-но или 2-полюсный автоматический выключатель и до 12 модулей автоматических выключателей в распределительной секции	16...63А	1-фазн.	6...63А	-

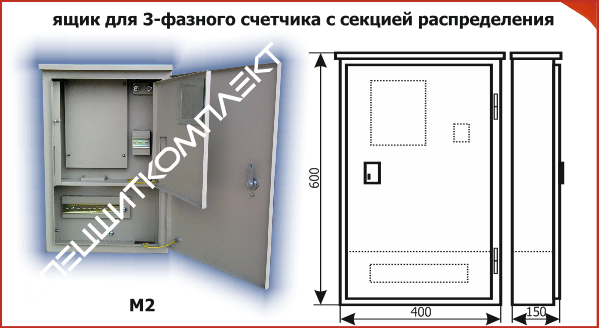

НКУ ВУ М2 Примечание. По заказу в ящик может быть установлен 3-полюсный автоматический выключатель и до 12 модулей автоматических выключателей в распределительной секции	16...80А	3-фазн.	6...63А	-

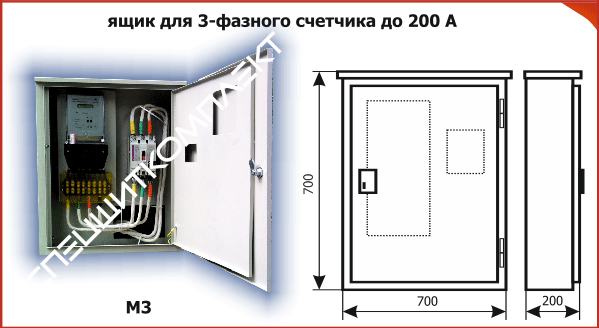

НКУ ВУ М3 Примечание. Используются для счетчиков прямого включения до 200 ампер (Элвин)	160.. 200А	3-фазн.	-	-

2. ЯЩИКИ СО СЧЕТЧИКАМИ ТРАНСФОРМАТОРНОГО ВКЛЮЧЕНИЯ

Тип ящика	Ном. ток вводного автомата, А	Тип автомата	Ном. ток отходящего автомата, А	Кол-во трансф. тока Т-0,66	Схема

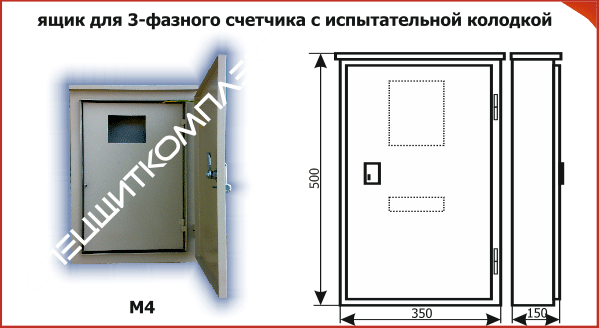

НКУ ВУ М4	-	-	-	-

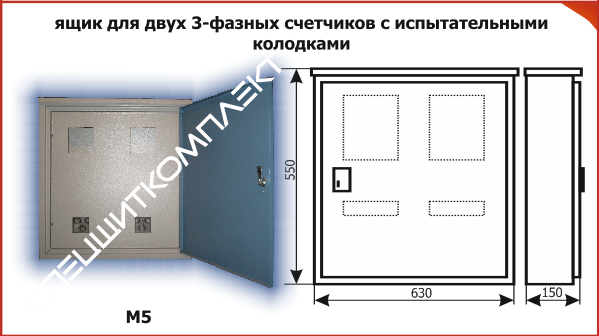

НКУ ВУ М5	-	-	-	-

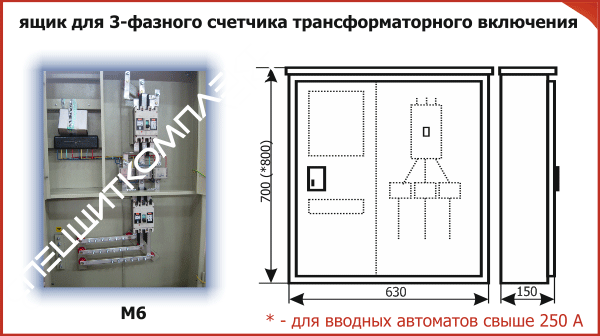

НКУ ВУ М6 Примечание. По заказу учетный ящик может быть увеличен в габарите для подключения отходящего автомата. Для качественного изготовления ящика необходимо указывать сечение подхдящих и отходящих кабелей	160...400А	3-фазн.	-	3

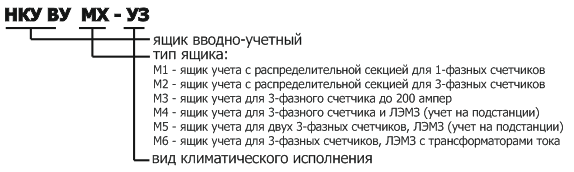

СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ НКУ ВУ

Продукция

1. ЯЩИКИ СО СЧЕТЧИКАМИ ПРЯМОГО ВКЛЮЧЕНИЯ

2. ЯЩИКИ СО СЧЕТЧИКАМИ ТРАНСФОРМАТОРНОГО ВКЛЮЧЕНИЯ
