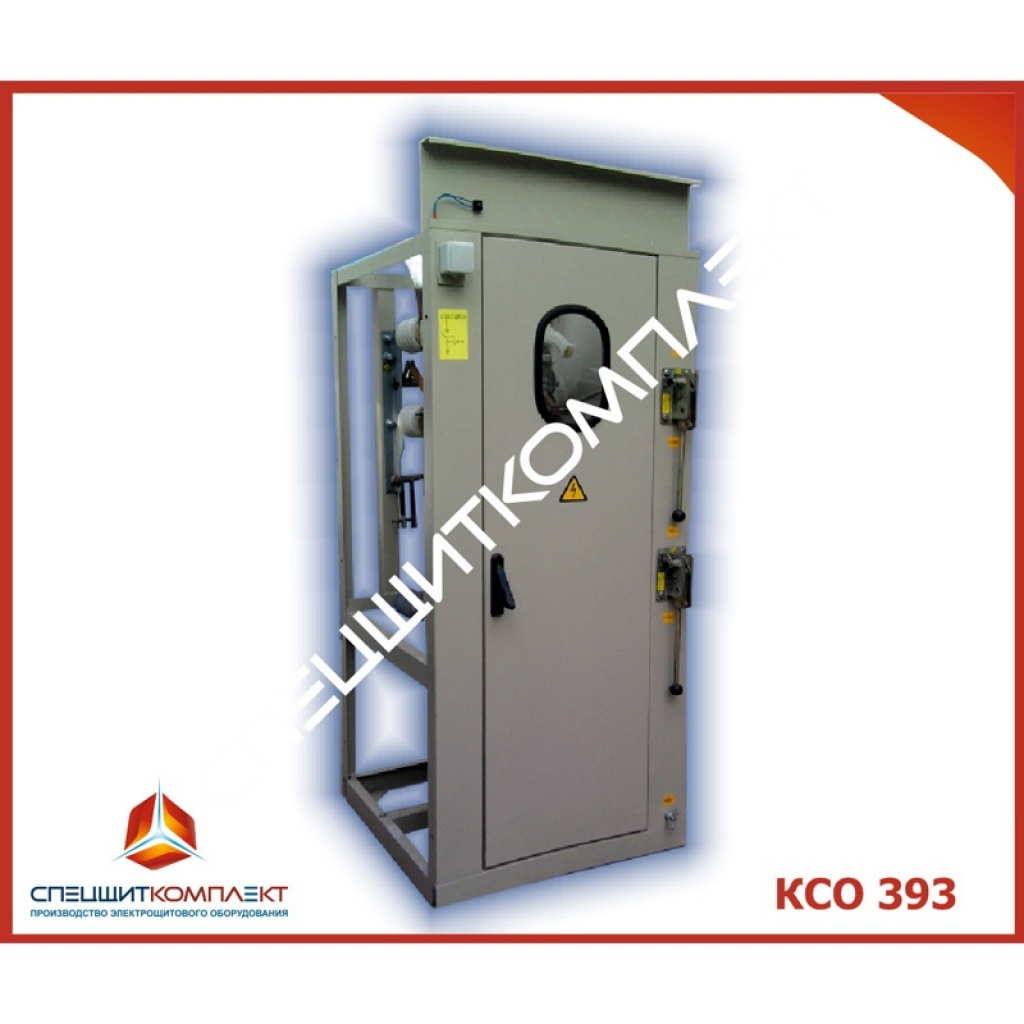

Внешний вид
НАЗНАЧЕНИЕ
Камеры КСО-393, КСО-393В и шинные мосты к ним предназначены для комплектования распределительных устройств напряжением 6 и 10 кВ переменного тока частотой 50 Гц для систем с изолированной нейтралью.
Климатическое исполнение У3 по ГОСТ 15150-69.
При двухрядной установке камеры КСО комплектуются шинными мостами с разъединителями или без них. Расстояние между фасадами рядов камер 2000, 2500 или 3000 мм. Приводы разъединителей шинных мостов устанавливаются на торцевых панелях.
Степень защиты камер со стороны фасада IP 20 по ГОСТ 14254-80.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Номинальное напряжение, кВ | 6,10 |
| Наибольшее рабочее напряжение, кВ | 7,2;12 |
| Род тока | переменный |
| Частота, Гц | 50 |
| Номинальный ток главных цепей, А | 630 |
| Номинальный ток плавких вставок предохранителей, А | |
| при Uн=6 кВ | 31,5; 50; 80; 100; 125 |
| при Uн=10 кВ | 31,5; 40; 63; 80; 100 |
| Номинальный ток отключения: выключателя | |
| нагрузки с пружинным приводом при cos >=0,7 ,А | 630 |
| Электродинамическая стойкость сборных шин, кА | 41 |
| Ток термической стойкости в течении 1с, кВ | 16 |
ГАБАРИТНЫЕ РАЗМЕРЫ

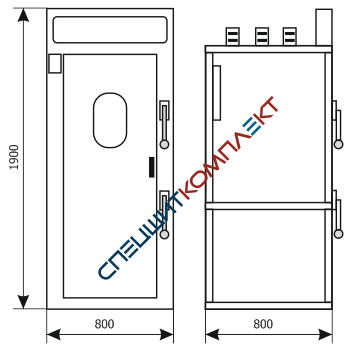

КСО 393

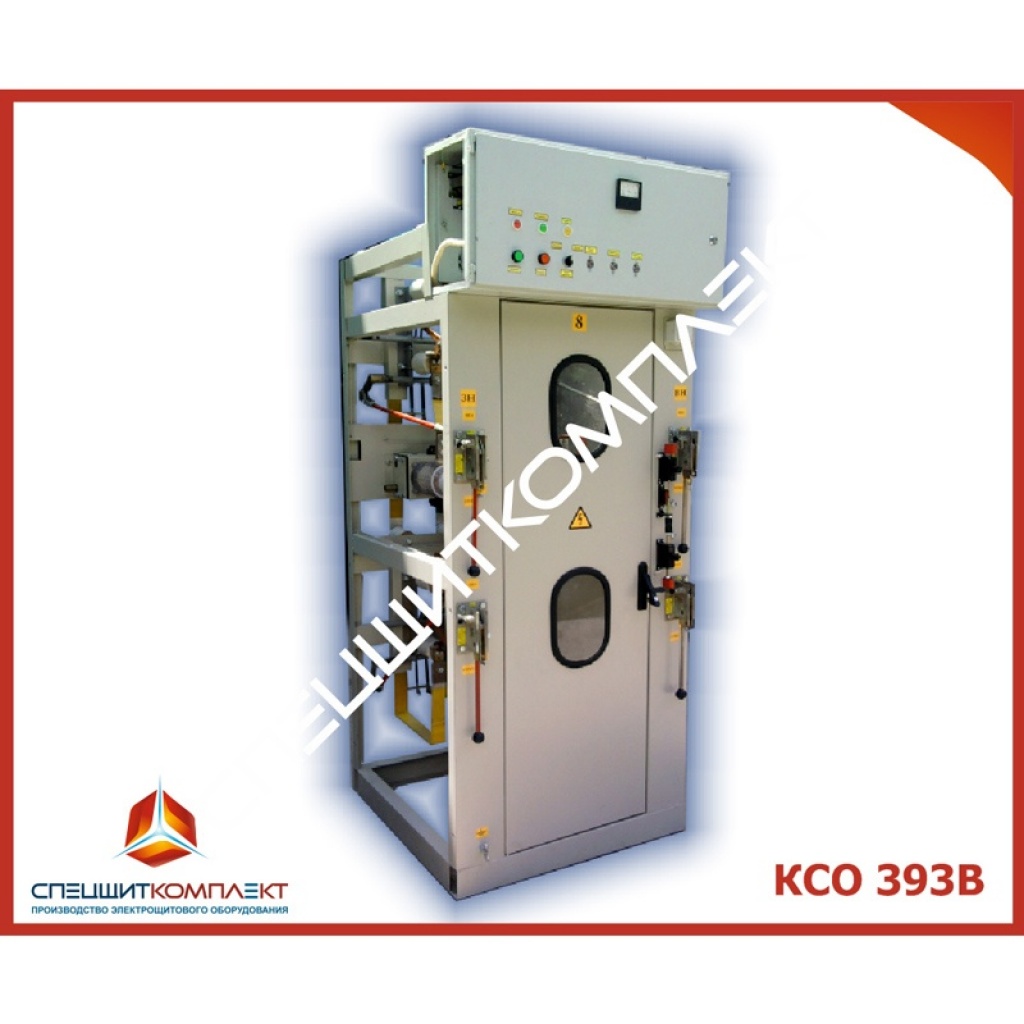

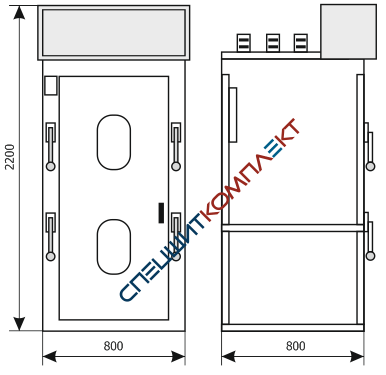

КСО 393В
СХЕМЫ ГЛАВНЫХ ЦЕПЕЙ
| Тип камеры | КСО 393-01 | КСО 393-02 | КСО 393-03 | КСО 393-04 | КСО 393-05 |
| Схема |  |
 |
 |
 |
 |
| Основные аппараты | РВЗ-10/630-II | РВЗ-10/630-III | ВНВ-10/630 | ВНВ-10/630 ПКТ 012 | ВНВ-10/630 ПКТ 012 ТОЛ |
| Тип камеры | КСО 393-06 | КСО 393-07 | КСО 393-08 | КСО 393-09 | КСО 393-10 |
| Схема |  |
 |
 |
 |
 |
| Основные аппараты | ВНВ-10/630 ПКТ 012 ТЛК, ТОЛ | РВЗ-10/630-III | РВЗ-10/630-II ОПН | ВНВ-10/630 ПКТ 012, ОПН | РВЗ-10/630-III ОМП 10 |
| Тип камеры | КСО 393-11 | КСО 393-14П | КСО 393-14Л | КСО 393-15 | КСО 393-16 |
| Схема |  |
 |
 |
 |
 |
| Основные аппараты | РВЗ-10/630-II ПКН НТМИ, НАМИ | РВЗ-10/630-III | РВЗ-10/630-III | РВ-10/630 | РВ-10/630 |
| Тип камеры | КСО 393-23 | ШМ1...ШМ4 | ШМР1...ШМР4 | КСО 393-12В | КСО 393-14В |
| Схема |  |
 |
 |
 |
 |
| Основные аппараты | РВЗ-10/630-II ПКН ОМП 10 | РВЗ-10/630-III | РВЗ-10/630-I, РВ-10/630, ВВ/TEL, ТОЛ (ТПЛ), ОМП 10, ПКТ 011 |
РВЗ-10/630-I, ВВ/TEL, ТОЛ (ТПЛ) | |
| Тип камеры | КСО 393-17В | КСО 393-18В | КСО 393-19В | КСО 393-20В | КСО 393-21В |
| Схема |  |
 |
 |
 |
 |
| Основные аппараты | РВЗ-10/630-I, ВВ/TEL, ТОЛ (ТПЛ), ОПН , ТЗЛМ | РВЗ-10/630-I, ВВ/TEL, ТОЛ (ТПЛ), ОПН , ТЗЛМ, ОЛСП | РВЗ-10/630-I, ВВ/TEL, ТОЛ (ТПЛ), ОПН , ТЗЛМ | РВЗ-10/630-I, ВВ/TEL, ТОЛ (ТПЛ), ТЗЛМ, ОЛСП | РВЗ-10/630-I, ВВ/TEL, ТОЛ (ТПЛ), ТЗЛМ, ОЛСП |

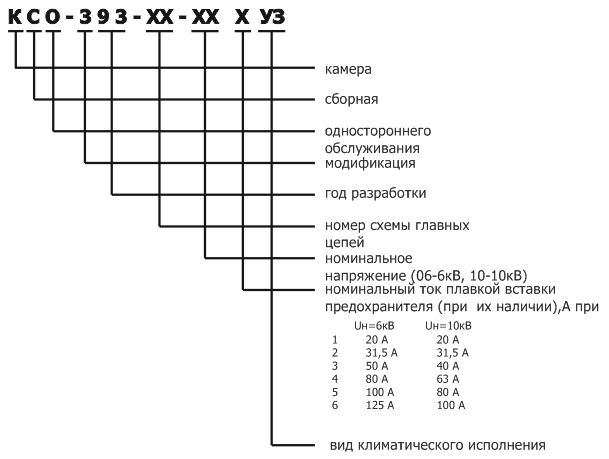

СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ КАМЕР КСО

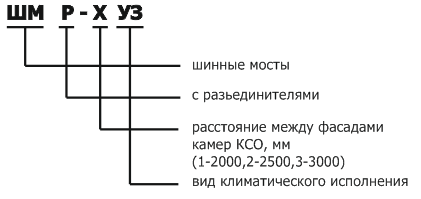

СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ ШИННЫХ МОСТОВ
