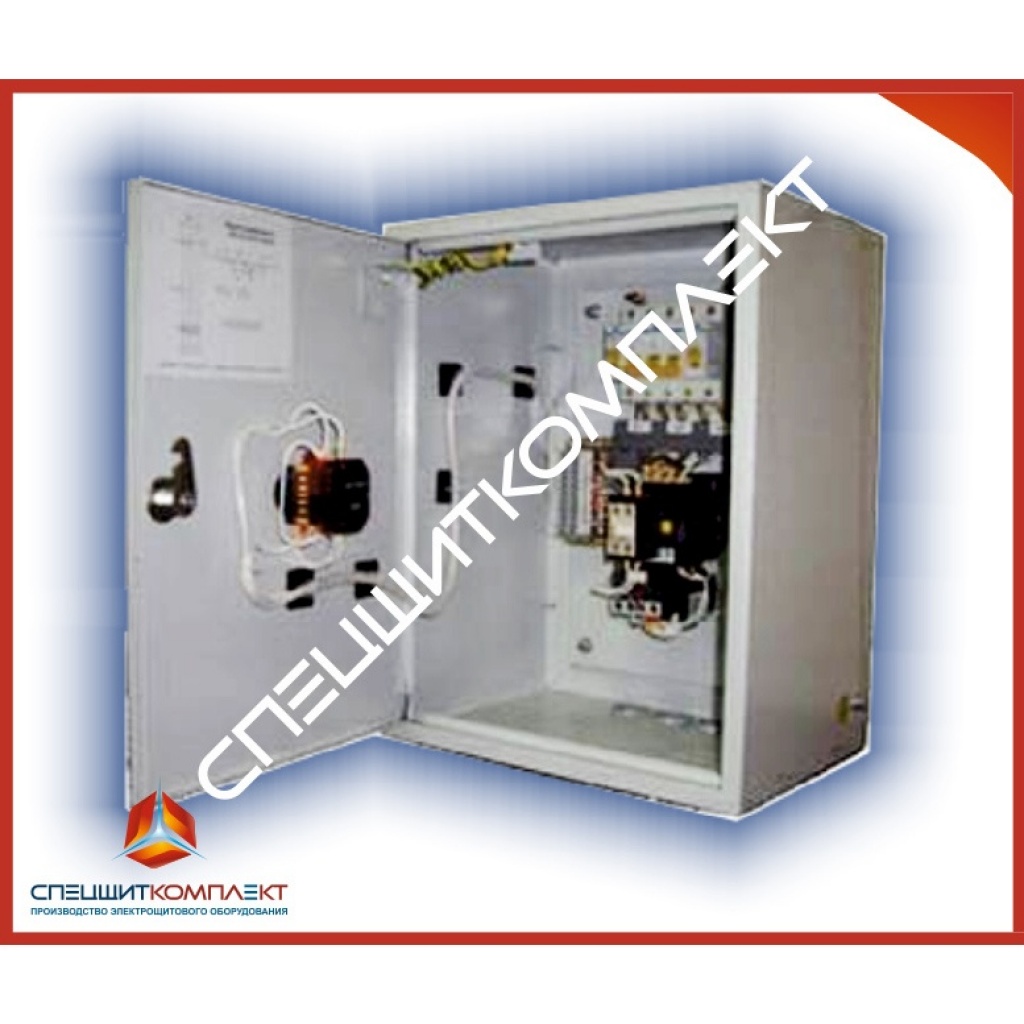

Внешний вид
НАЗНАЧЕНИЕ

Ящики силовые серии Я5000 предназначены для управления асинхронными двигателями с короткозамкнутым ротором мощностью до 75 кВт с длительным режимом работы, а также для сигнализации и защиты асинхронных двигателей с короткозамкнутым ротором (пуск электродвигателя и отключение вращающегося электродвигателя

КЛАССИФИКАЦИЯ

Ящики Я 5000 классифицируются по числу управляемых электродвигателей (1, 2 или 3), наличию реверса, наличию переключателя на автоматический режим, способу питания цепи управления.

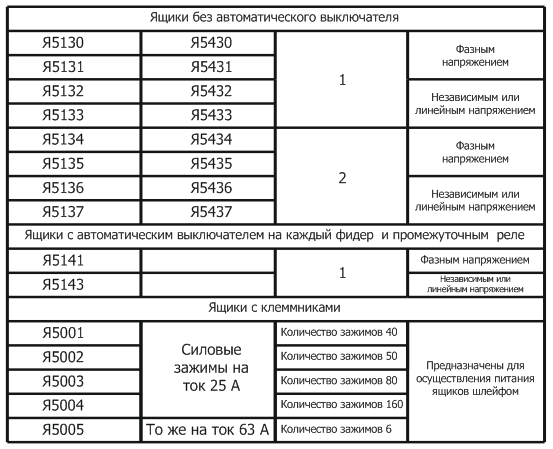

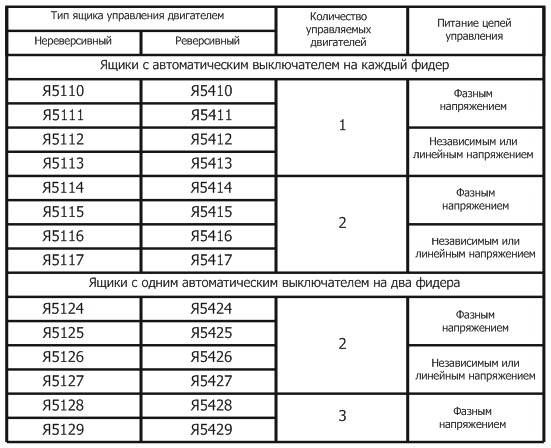

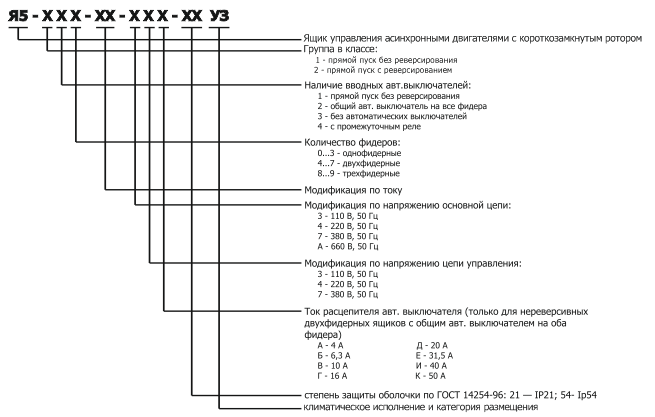

СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ

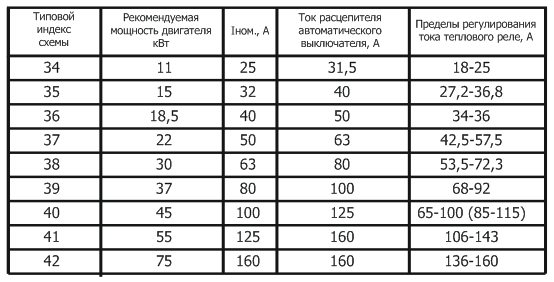

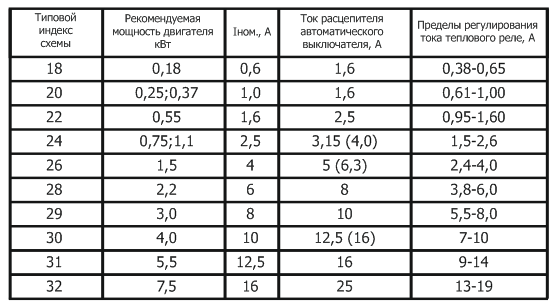

МОДИФИКАЦИИ ЯЩИКОВ Я5000 ПО ТОКУ



Схемы электрические





ЯЩИКИ Я5000

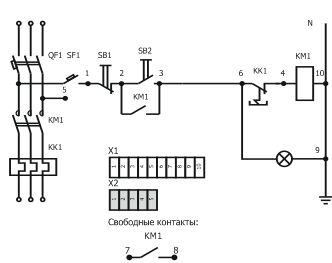

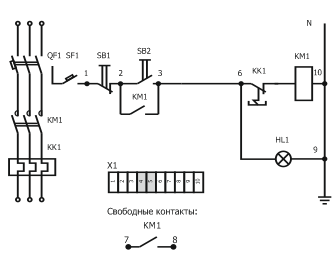

1 Схема электрическая Я5110,5130, однофидерный, нере-
  версивный без переключателя на автоматический режим

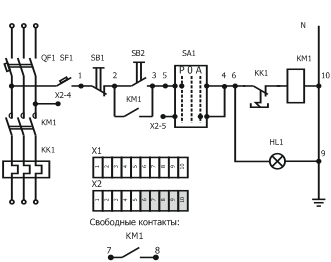

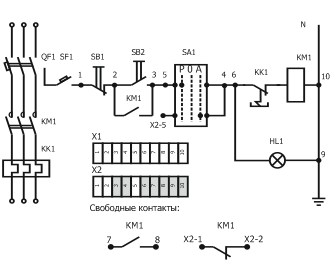

2 Схема электрическая Я5111,5131 однофидерный, нере-
  версивный с переключателем на автоматический режим
3 Схема электрическая Я5112, однофидерный, неревер-
сивный без переключателя на автоматический режим
4 Схема электрическая Я5113, однофидерный, неревер-
сивный с переключателем на автоматический режим

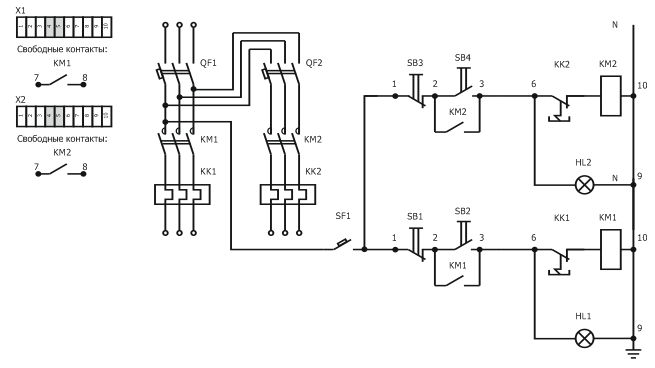

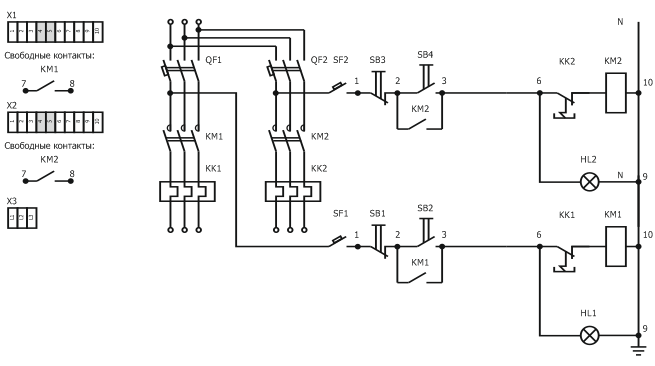

5 Схема электрическая Я5114,5134 двухфидерный, нереверсивный без переключателя на автоматический режим

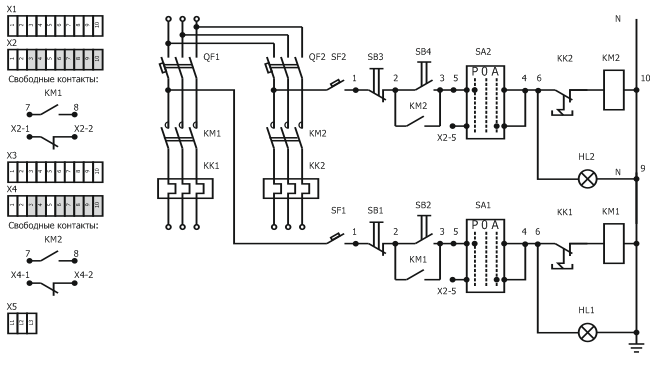

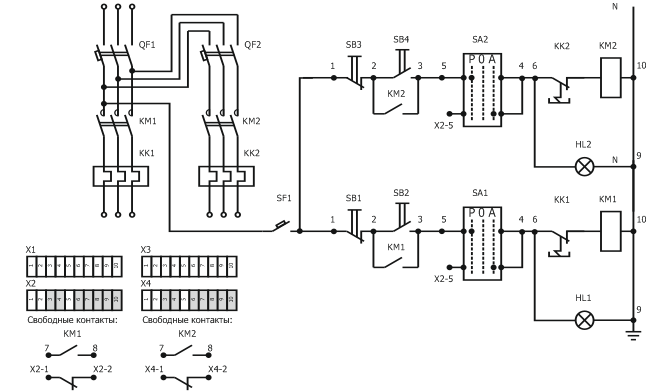

6 Схема электрическая Я5115,5135 двухфидерный, нереверсивный с переключателями на автоматический режим
7 Схема электрическая Я5124, двухфидерный, нереверсивный без переключателя на автоматический режим
8 Схема электрическая Я5125, двухфидерный, нереверсивный с переключателями на автоматический режим

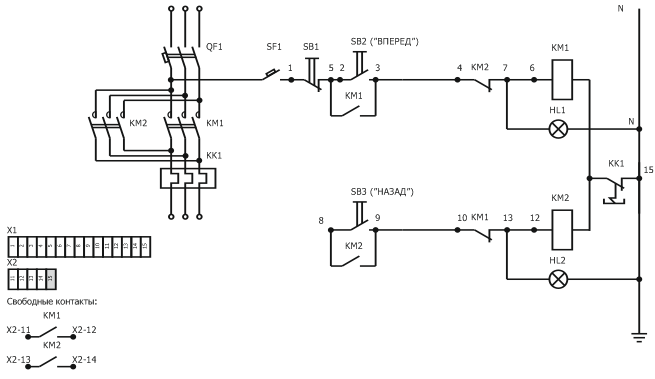

9 Схема электрическая Я5410, однофидерный, реверсивный без переключателя на автоматический режим

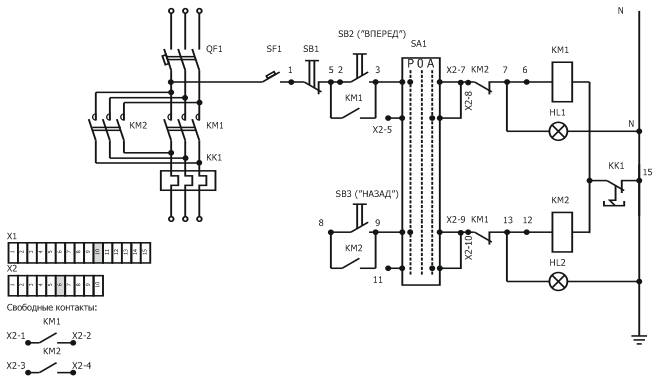

10 Схема электрическая Я5411, однофидерный, реверсивный с переключателем на автоматический режим

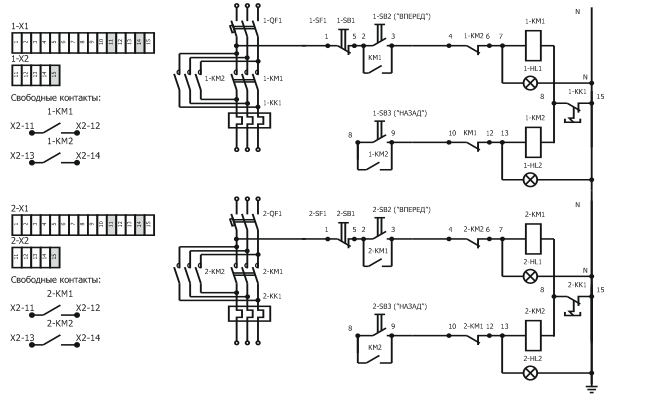

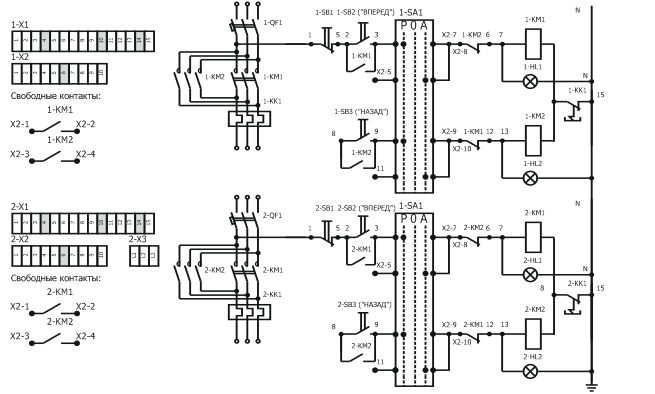

11 Схема электрическая Я5414, двухфидерный, реверсивный без переключателя на автоматический режим
12 Схема электрическая Я5415, двухфидерный, реверсивный с переключателями на автоматический режим

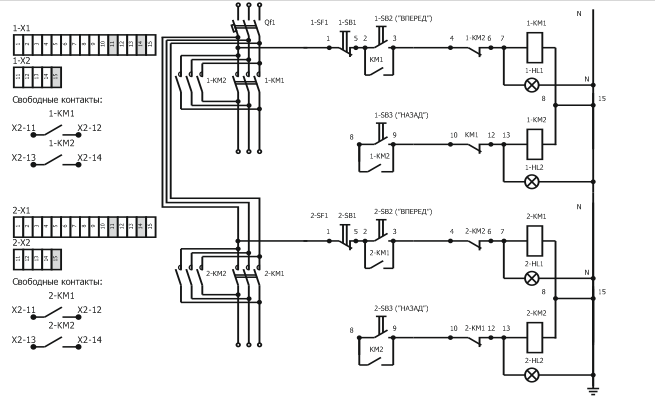

13 Схема электрическая Я5424, двухфидерный, реверсивный без переключателя на автоматический режим

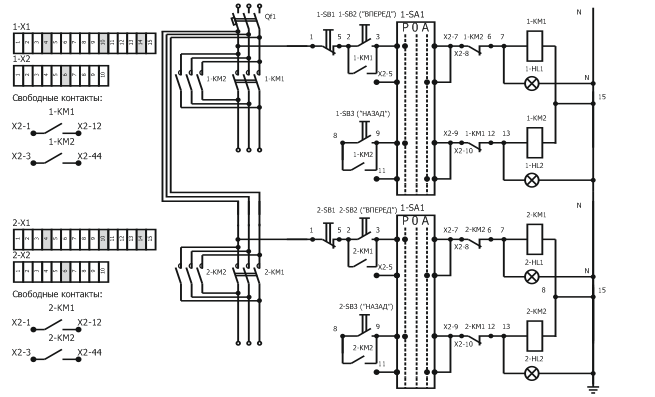

14 Схема электрическая Я5425, двухфидерный, реверсивный с переключателями на автоматический режим
