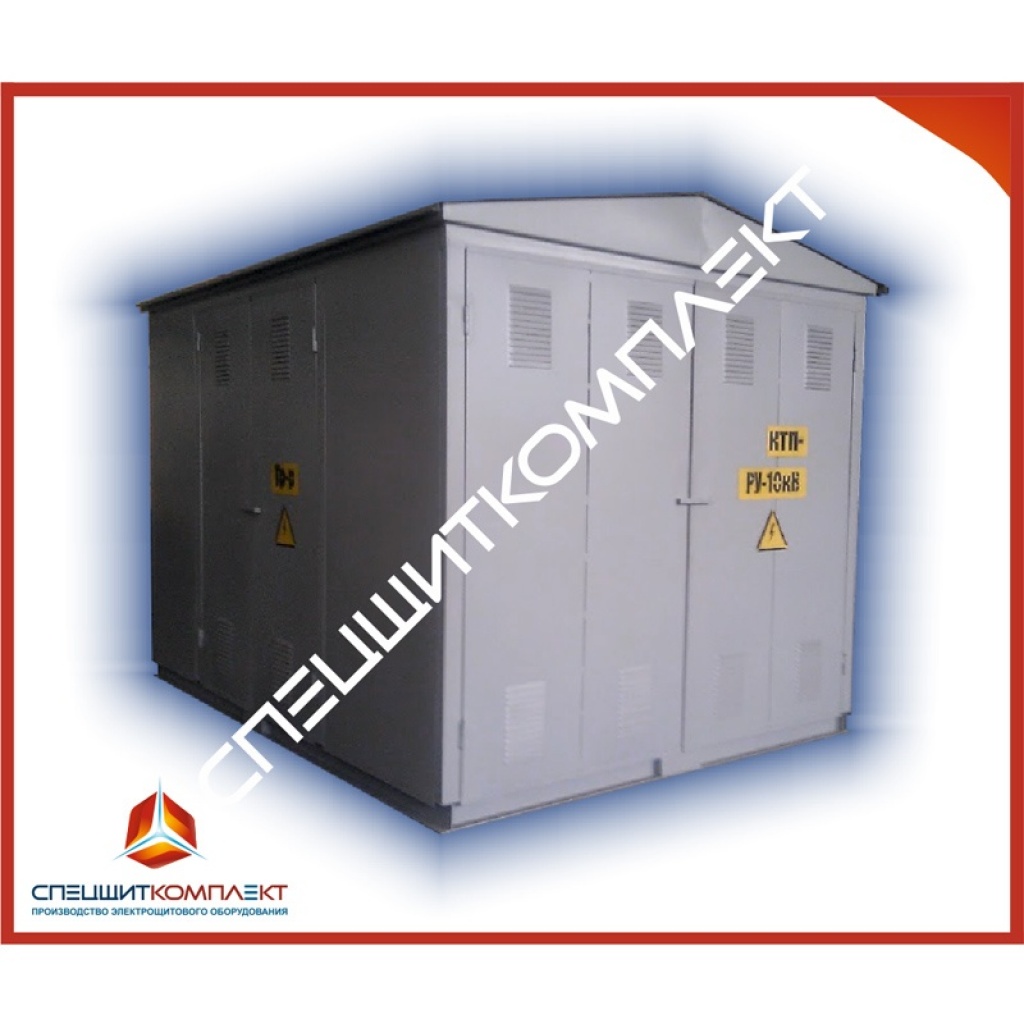

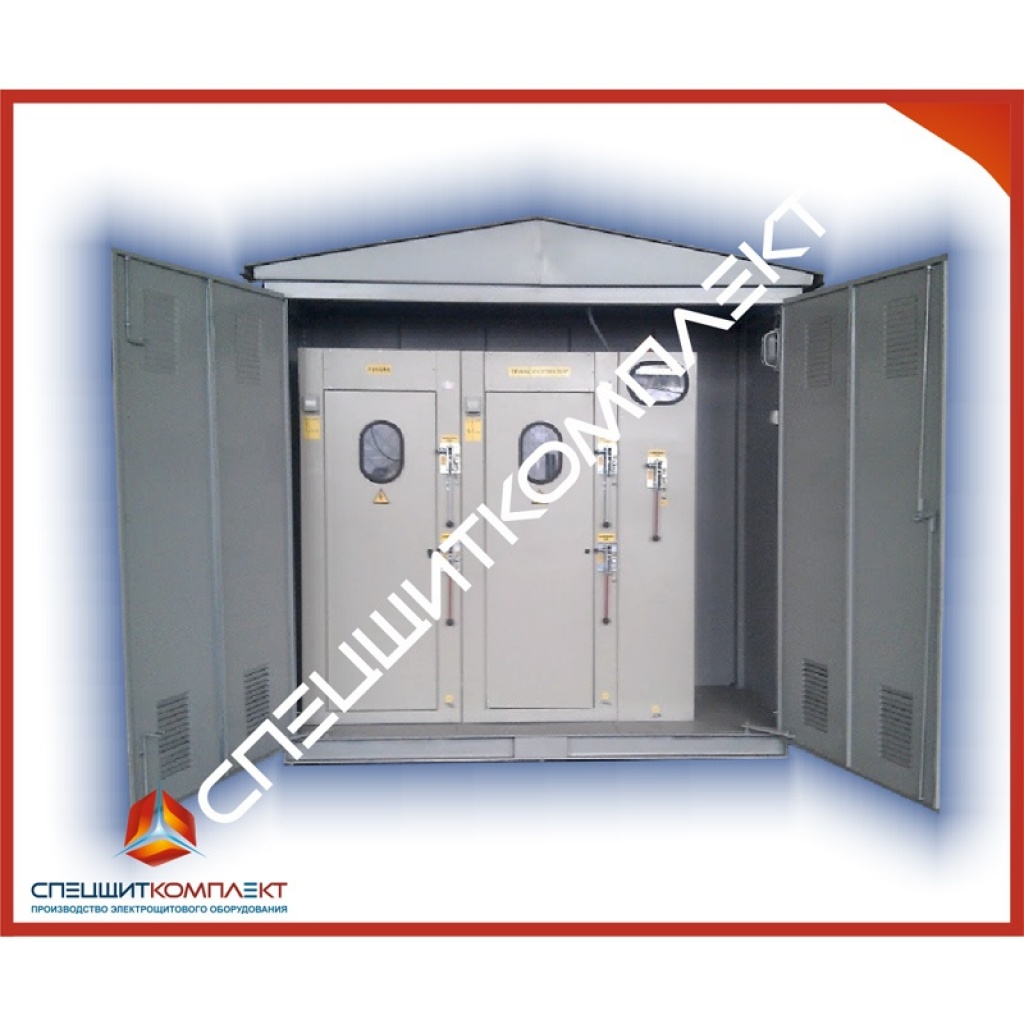

Внешний вид
НАЗНАЧЕНИЕ

Комплектные трансформаторные подстанции наружной установки городских сетей проходного или тупикового типа на напряжение до 10 кВ и мощностью до 1000 кВА выполняются согласно  ТУ У 31.2 -37370427-001:2012 и предназначены для приема, преобразования и распределения электрической энергии трехфазного переменного тока частотой 50 Гц при номинальном напряжении 6(10)/0,4 кВ в одно-, двухлучевой и петлевой схемах электроснабжения городских, промышленных и сельскохозяйственных объектов, а также строительных площадок в районах с умеренным климатом (от -45С до +45С).КТП поставляются в металлическом домике; (2КТПГС в двух домиках), с вмонтированными в него силовым трансформатором, камерами со стороны высокого (ВН) и низкого (НН) напряжения, шкафом учета и панелью уличного освещения (по заказу).В высоковольтных панелях могут быть установлены выключатели нагрузки ВНВ с пружинным приводом, разъединители РВН(З), а также вакуумные выключатели с электронными или микропроцессорными устройствами релейной защиты. В панелях НН могут быть установлены рубильники или выключатели нагрузки в комбинации силовыми предохранителями, автоматические выключатели стационарного или выкатного (втычного) исполнения. Возможна установка учета электроэнергии на вводах. Ввод вывод на стороне ВН -  воздушный или кабельный. Выводы на стороне НН - воздушные либо кабельные. КТП монтируются на фундаменте.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Мощность силового трансформатора, кВА 160; 250; 400; 630;
Номинальное напряжение на стороне ВН, кВ 6; 10
Номинальное напряжение на стороне НН, кВ 0,4
Номинальный ток сборных шин на стороне ВН, А 630
Номинальный ток сборных шин на стороне НН, А 400; 630; 800; 1600;
Ток термической стойкости сборных  шин на стороне ВН, кА/1с 20
Ток электродинамической  стойкости сборных шин на стороне ВН, кА 51
Ток термической стойкости сборных шин на стороне НН, кА/1с 20; 50; 100
Ток электродинамической стойкости сборных шин на стороне НН, кА 50; 110; 220
Номинальное напряжение вторичных цепей, В переменное 220
Номинальное напряжение освещения, В переменное 36

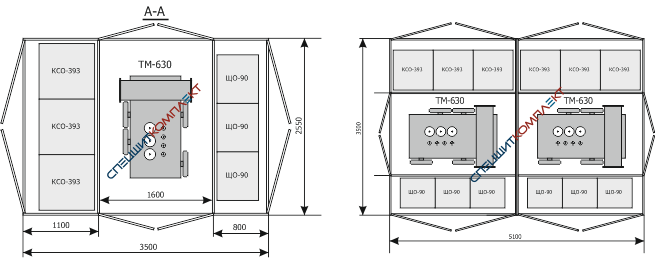

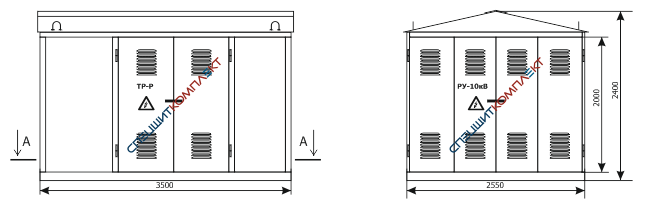

ГАБАРИТНЫЕ РАЗМЕРЫ КТПГС (до 630 кВа)

ГАБАРИТНЫЕ РАЗМЕРЫ 2КТПГС (до 630 кВа)

ВНИМАНИЕ! при установке дополнительной ячейки (для 2ктпгс - 2 ячеек) для заземления сборных шин ру-10кв ширина подстанции увеличивается на 450 миллиметров (для 2ктпгс - 900 миллиметров)и составит 3000 мм (для 2ктпгс - 6000 мм)

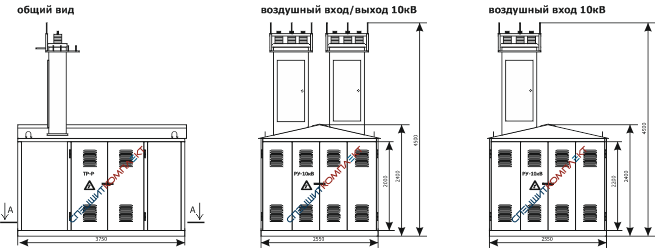

ГАБАРИТНЫЕ РАЗМЕРЫ КТПГС с воздушным входом и выходом 10кВ (до 630 кВа)

При необходимости организовать воздушный выход по линии 0,4 кВ - внутри камеры трансформатора прокладывается короб с выходом кабелей 0,4кВ в соответствующую мачту



ВНИМАНИЕ! при установке дополнительной ячейки для заземления сборных шин ру-10кв ширина подстанции увеличивается на 450 миллиметров и составит 3000 миллиметров

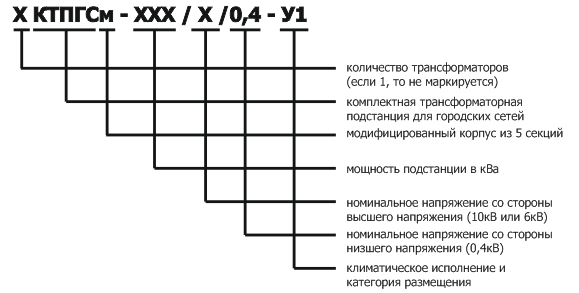

СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ

ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ И ТИПЫ ПОДСТАНЦИЙ
Тип подстанции Мощность трансформатора кВа Напряжение обмотки ВН, кВ Напряжение обмотки НН, кВ Номинал высоковольтного предохранителя Номинальный ток, А, количество отходящих линий Масса, кг
КТПГС-160/6/0,4-У1 160 6 0,4 ПКТ 6-40А 400А - 2 шт.
250А - 2 шт.
100А - 1 шт.
2600
КТПГС-160/10/0,4-У1 10 ПКТ 10-20А
КТПГС-250/6/0,4-У1 250 6 0,4 ПКТ 6-50А 400А - 2 шт.
250А - 3 шт.
2800
КТПГС-250/10/0,4-У1 10 ПКТ 10-31,5А
КТПГС-400/6/0,4-У1 400 6 0,4 ПКТ 6-63А 400А - 2 шт.
250А - 2 шт.
100А - 2 шт.
2900
КТПГС-400/10/0,4-У1 10 ПКТ 10-50А
КТПГС-630/6/0,4-У1 630 6 0,4 ПКТ 6-80А 400А - 2 шт.
250А - 4 шт.
100А - 2 шт.
3000
КТПГС-630/10/0,4-У1 10 ПКТ 10-63А
ВАРИАНТЫ ИСПОЛНЕНИЙ
Ввод со стороны ВН воздушный либо кабельный
Выход со стороны ВН воздушный либо кабельный (для транзитной КТП)
Отходящие линии со стороны НН воздушные либо кабельные
Тип подстанции тупиковая либо проходная

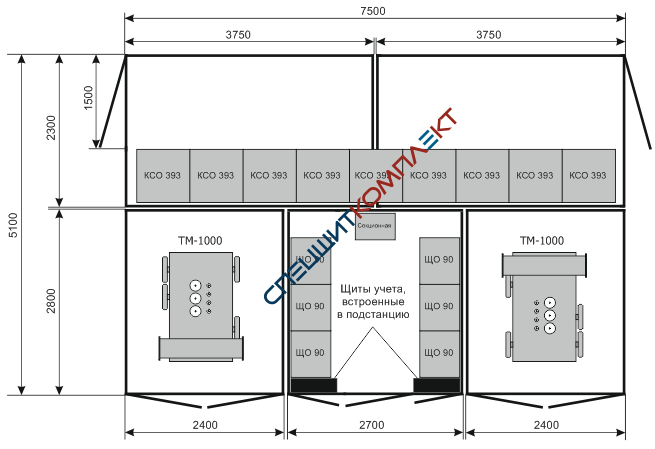

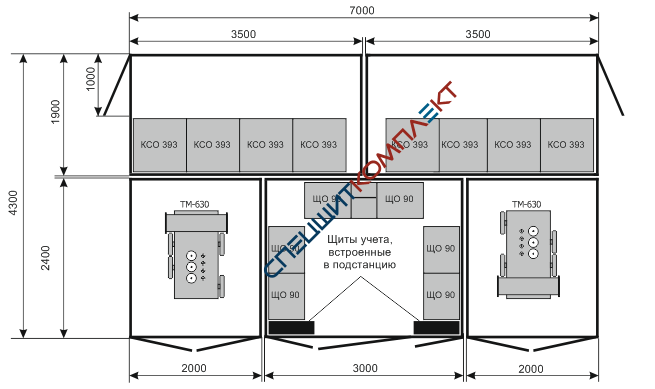

ГАБАРИТНЫЕ РАЗМЕРЫ 2КТПГСм (модифицированный корпус из 5 секций) до 1000 кВа

ГАБАРИТНЫЕ РАЗМЕРЫ 2КТПГСм (модифицированный корпус из 5 секций) до 630 кВа

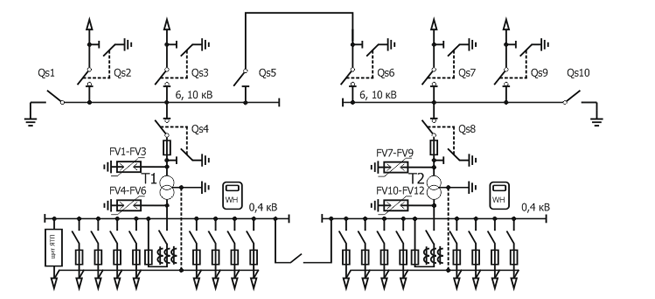

ТИПОВАЯ ЭЛЕКТРИЧЕСКАЯ ПРИНЦИПИАЛЬНАЯ СХЕМА 2КТПГС

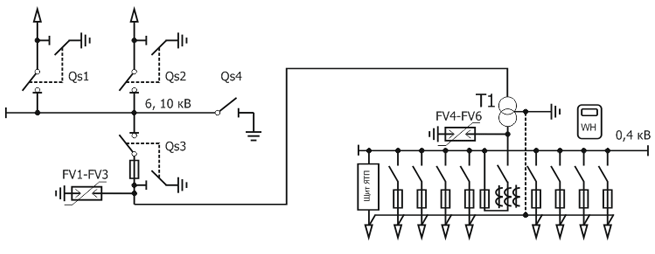

ТИПОВАЯ ЭЛЕКТРИЧЕСКАЯ ПРИНЦИПИАЛЬНАЯ СХЕМА КТПГС
