- Шкафы силовые распределительные СПМ 75, СПМ 99
Продукция

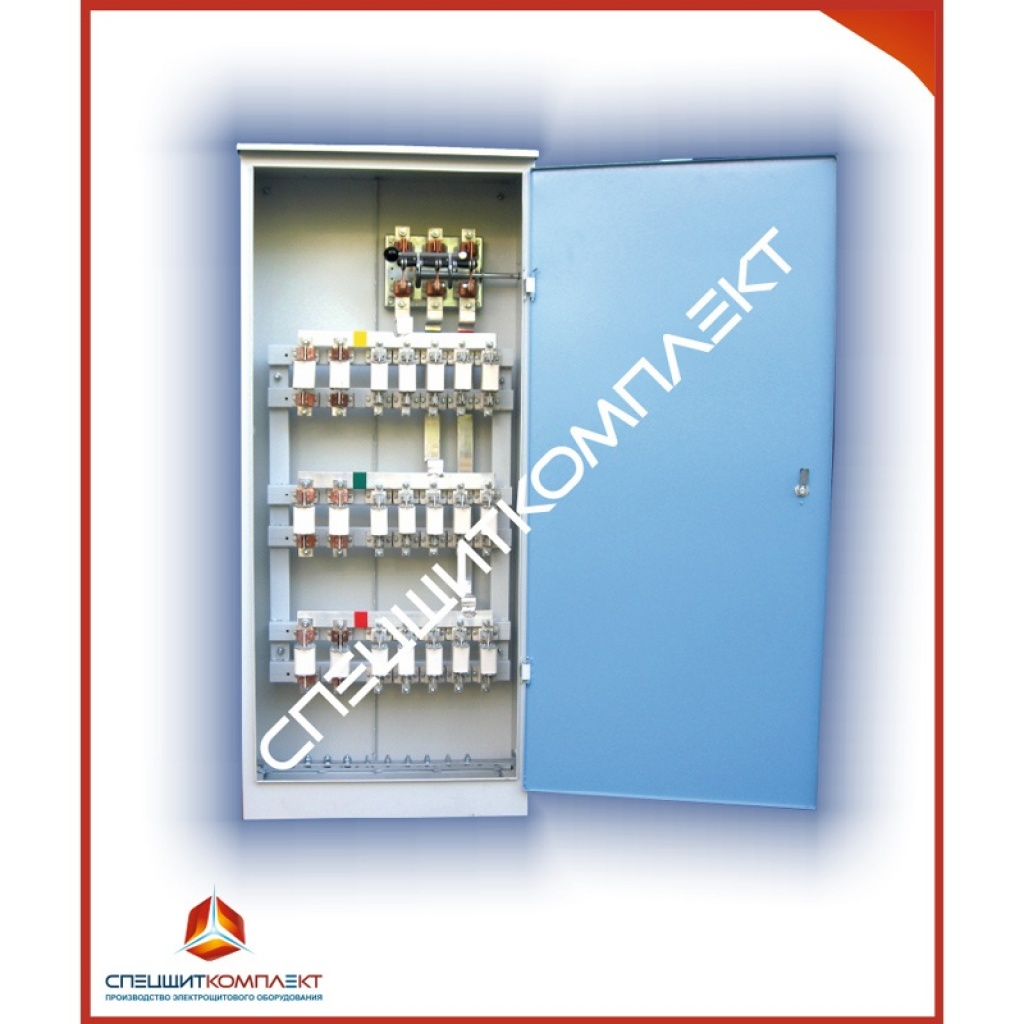

Внешний вид
НАЗНАЧЕНИЕ
Шкафы силовые распределительные типа СПМ-75, СПМ-99 предназначены для приёма и распределения электроэнергии трёхфазного переменного тока напряжением до 660 В частоты 50 Гц систем с глухозаземленной нейтралью, а также для защиты отходящих линий от перегрузок и токов короткого замыкания в промышленных установках.
Шкафы предназначены для установки на промышленных, жилых, коммунально-бытовых и общественных объектах с односторонним обслуживанием. Шкафы изготавливаются в навесном и напольном исполнении.
Номинальный режим работы - продолжительный.
УСЛОВИЯ ЭКСПЛУАТАЦИИ
Температура окружающего воздуха от +1 до+40 С
Высота над уровнем моря не более 2000м
Окружающая среда невзрывоопасная, не содержащая агрессивных газов или паров, разрушающих металлы и изоляцию.
Степень защиты IP21 и IP54
КОНСТРУКЦИЯ
Шкафы по исполнению конструкции изготавливаются напольного и навесного исполнений с рубильником на вводе. Шкафы серии СПМ-75, СПМ-99 комплектуются: вводным рубильником серии РБ-2, РБ-4, РБ-6 и серии ВР32 (для шкафов навесного исполнения) с боковым приводом, предохранителями на отходящих линиях серии ПН-2 и ПН-22. Шкаф состоит из оболочки бескаркасной конструкции. Дверь запирается замком. В шкафах навесного исполнения со степенью защиты IP54 дверь уплотнена резиновым шнуром. В оболочку устанавливается шасси с комплектующими элементами. Шкаф имеет нулевую шину с зажимами для присоединения нулевых жил подходящих и отходящих линий. Шкаф поставляется полностью укомплектованным и готовым к эксплуатации.
Монтаж шкафов типа СПМ-75: с помощью крепежных кронштейнов на стену.
В СЛУЧАЕ НЕОБХОДИМОСТИ ВОЗМОЖЕН ЗАКАЗ ИЗДЕЛИЯ ПО ИНДИВИДУАЛЬНО ЗАДАННЫМ РАЗМЕРАМ И СХЕМЕ ПОДКЛЮЧЕНИЯ. ДЛЯ ЭТОГО УКАЗАТЬ В ПРОЕКТЕ НЕОБХОДИМЫЕ ПАРАМЕТРЫ И ОДНОЛИНЕЙНУЮ СХЕМУ ИЗДЕЛИЯ

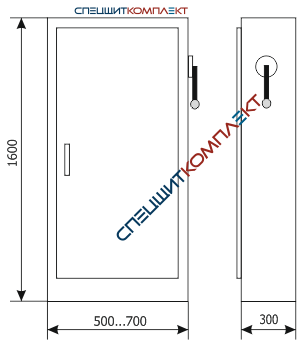

ГАБАРИТНЫЕ РАЗМЕРЫ

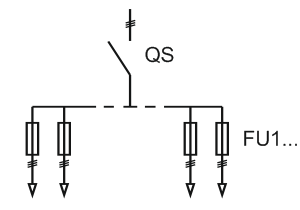

ПРИНЦИПИАЛЬНАЯ ЭЛЕКТРИЧЕСКАЯ СХЕМА
Таблица
СПМ-75
| Тип шкафа | Вводной рубильник, ном.ток, А |
Вводной рубильник, ном.ток, А |
Размеры, мм | Масса, кг |
||
| Предохранители ПН2 | ||||||
| 63 А | 100 А | 250 А | ||||
| СПМ 75-1 | 250 | 5 | 1600*500*300 | 65 | ||
| СПМ 75-2 | 250 | 5 | 1600*500*300 | 72 | ||
| СПМ 75-3 | 250 | 2 | 3 | 1600*500*300 | 70 | |
| СПМ 75-4 | 400 | 8 | 1600*500*300 | 82 | ||
| СПМ 75-5 | 400 | 8 | 1600*500*300 | 87 | ||
| СПМ 75-6 | 400 | 4 | 4 | 1600*500*300 | 85 | |
| СПМ 75-7 | 400 | 5 | 3 | 1600*500*300 | 90 | |
| СПМ 75-8 | 400 | 5 | 2 | 1600*500*300 | 93 | |
| СПМ 75-9 | 400 | 2 | 4 | 2 | 1600*500*300 | 95 |
