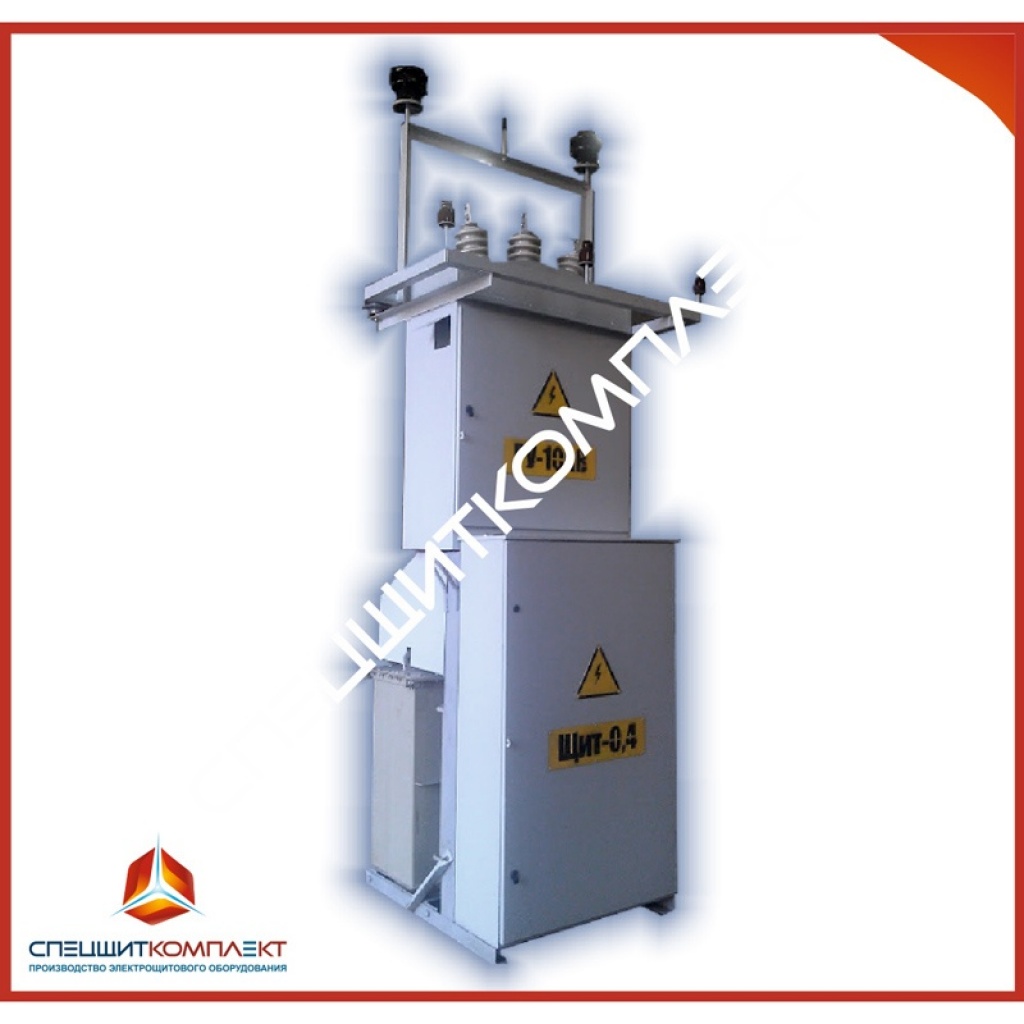

Внешний вид
НАЗНАЧЕНИЕ

Комплектные трансформаторные подстанции сельского типа наружной установки выполняются согласно  ТУ У 31.2 -37370427-001:2012, представляют собой однотрансформаторную подстанцию тупикового типа наружной установки и служат для приема электрической энергии трехфазного переменного тока частотой 50 Гц напряжением 6 или 10 кВ, преобразования ее в электроэнергию напряжением 0,4 кВ и энергоснабжения ею отдельных населенных пунктов и промышленных объектов

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Мощность силового трансформатора, кВА 25;63;100;160;250
Номинальное напряжение на стороне ВН, кВ 6; 10
Номинальное напряжение на стороне НН, кВ 0,4
Номинальный ток сборных шин на стороне ВН, А 630
Номинальный ток сборных шин на стороне НН, А до 630
Номинальное напряжение вторичных цепей, В переменное 220
Климатическое исполнение по ГОСТ 15150 УХЛ1

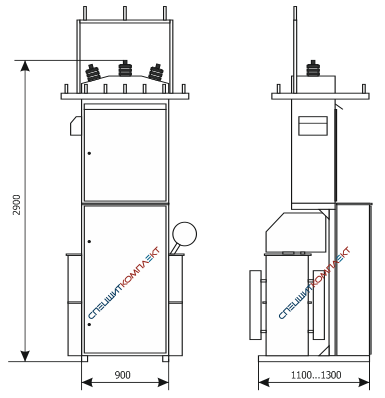

ГАБАРИТНЫЕ РАЗМЕРЫ

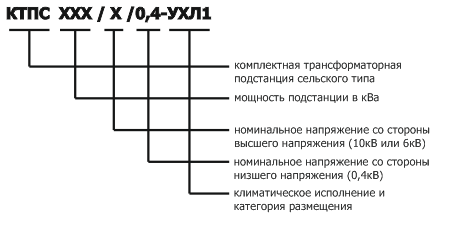

СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ

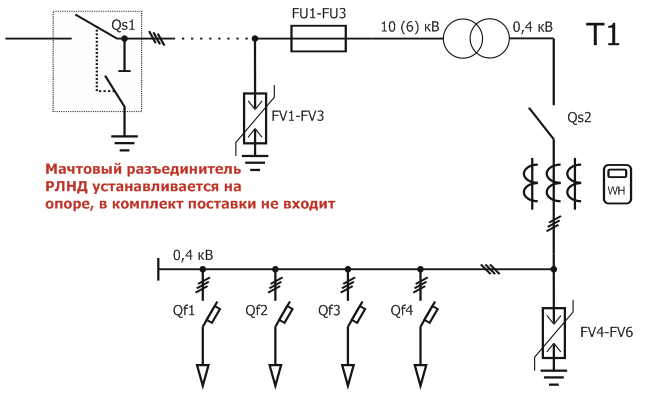

СХЕМА ЭЛЕКТРИЧЕСКАЯ ПРИНЦИПИАЛЬНАЯ КТПС
