Внешний вид
НАЗНАЧЕНИЕ

Комплектные трансформаторные подстанции мачтовые наружной установки выполняются согласно  ТУ У 31.2 -37370427-001:2012 и предназначены для приема, преобразования и распределения электрической энергии трехфазного тока частотой 50 Гц и напряжением 6(10) кВ/0,4 кВ с воздушным либо кабельным вводом, с глухозаземленной нейтралью трансформатора на стороне низшего напряжения. Применяются на объектах расположенных в сельской местности и других объектах, аналогичных по условиям электроснабжения.В РУНН могут быть установлены рубильник с предохранителям или автоматический выключатель на вводе и автоматические выключатели на отходящих линиях. Возможна установка учета электроэнергии на вводах.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Мощность силового трансформатора, кВА 25;63; 160;250;400
Номинальное напряжение на стороне ВН, кВ 6; 10
Номинальное напряжение на стороне НН, кВ 0,4
Номинальный ток сборных шин на стороне ВН, А 630
Номинальный ток сборных шин на стороне НН, А до 630
Номинальное напряжение вторичных цепей, В переменное 220
Номинальное напряжение освещения, В переменное 36
Климатическое исполнение по ГОСТ 15150 У1

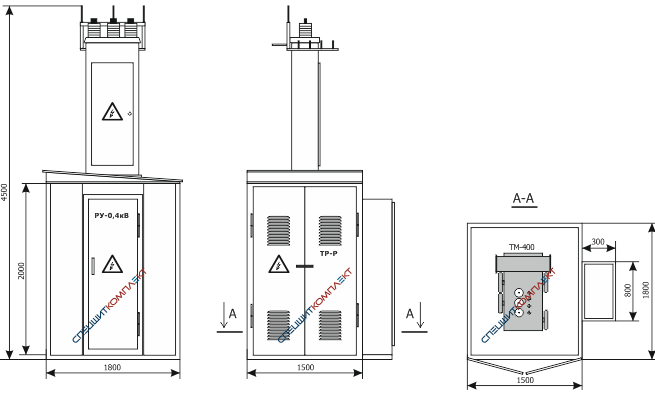

ГАБАРИТНЫЕ РАЗМЕРЫ

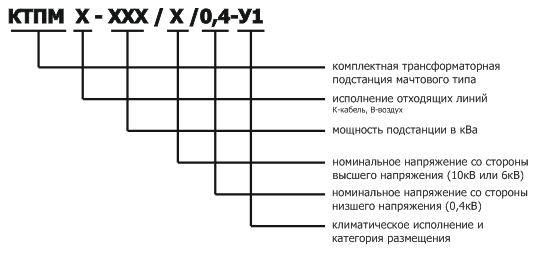

СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ

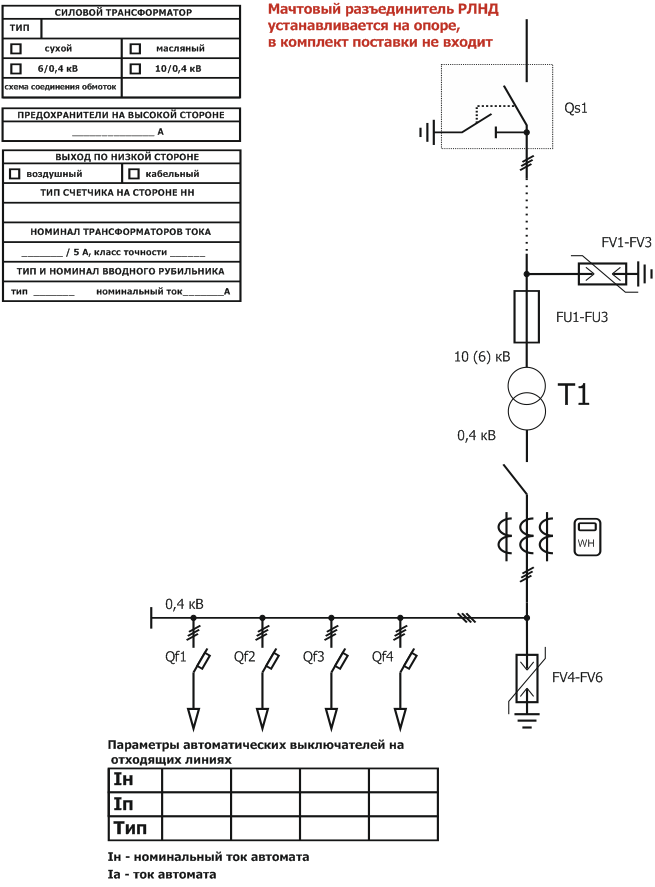

ОПРОСНЫЙ ЛИСТ ДЛЯ ЗАКАЗА КТПМ С КАБЕЛЬНЫМ ЛИБО ВОЗДУШНЫМ ВЫХОДОМ

Примечание. При необходимости рубильник на стороне НН может быть заменен на автоматический выключатель
